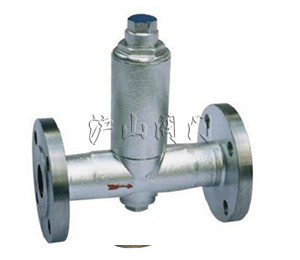

CS14H,F液体膨胀式疏水阀


CS14H,F液体膨胀式疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 液体膨胀式疏水阀   产品型号 CS14H、CS14F
  驱动方式 手动   连接形式 内螺纹
  结构形式 液体膨胀式   密封材料 不锈钢、氟塑料
  压力范围 1.6MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



CS14H,F液体膨胀式疏水阀介绍


CS14H,F液体膨胀式疏水阀 排量图

一、CS14H,F液体膨胀式疏水阀用途及使用范围

CS14H,F液体膨胀式疏水阀是属于热静力式疏水阀的一种,它可以以在蒸汽管网和用汽设备中,及时的排除凝水和自动的阻止蒸汽泄漏,从而可以保证供汽,用汽设备的正常进行,提高汽输送和热源效率,该产品其关键感温内件,采用优质波纹管,特殊焊接工艺制成,节能效果显著。

二、CS14H,F液体膨胀式疏水阀主要特点

1、CS44H,F液体膨胀式疏水阀具有排水温度调节机构,可在80-100度之间调节,使用方便。
2、排水是连续的,而且没有噪音。
3、温度敏感元件,采用不锈钢耐腐蚀。
4、不受振动,蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。


三、CS14H,F液体膨胀式疏水阀工作原理

疏水阀的温度元件中充满液体,当冷凝水低于给定温度80-100度时,元件中的液体体积变小,元件收缩,阀瓣打开冷凝水排出,反之,当冷凝水反蒸汽高于80-100度时,元件膨胀,阀瓣关闭,阻止了介质流出,可通过阀门的调节机构,调整80-100度中任意给定角定。

四、CS14H,F液体膨胀式疏水阀主要外型及连接尺寸

型号 公称通径DN(mm) A B C 型号 公称通径DN(mm) L H D D1 D2 b f Z-Φd
CS14F H-16/25/40C 15 170 88 35 CS44F H-16/25/40C 15 150 195 95 65 45 14 2 4-Φ14
20 170 88 35 20 150 205 105 75 55 14 2 4-Φ14
25 180 90 42 25 160 215 115 85 65 14 2 4-Φ14
32 190 95 48 32 200 230 135 100 78 16 2 4-Φ18
40 210 105 55 40 230 250 145 110 85 16 3 4-Φ18
50 210 108 55 50 230 270 160 125 100 16 3 4-Φ18

相关产品:

CS46H膜合式疏水阀 杠杆浮球式蒸汽疏水阀 ST-16C可调恒温式疏水阀
CS46H-16C膜合式疏水阀 CS16H-16C膜合式疏水阀 T47H-16C浮球式疏水调节阀
CS14H,F液体膨胀式疏水阀 STB可调恒温式疏水阀 STC可调恒温式疏水阀
TSF-1(2,3)可调双金属片式疏水阀 CS17H,CS67H可调双金属片式疏水阀 CS47H可调双金属片式疏水阀
FT43H杠杆浮球式疏水阀 FT44H杠杆浮球式疏水阀 SF-WF杠杆浮球式(卧式)疏水阀
自由浮球式蒸汽疏水阀 立式自由浮球式蒸汽疏水阀 杠杆浮球式蒸汽疏水阀



上一个产品:CS44H,F液体膨胀式疏水阀
下一个产品:T47H-16C浮球式疏水调节阀
