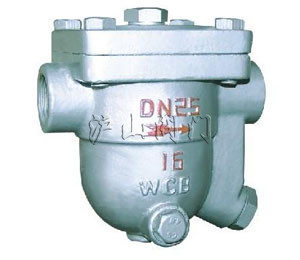

| 产品名称： | 自由浮球式蒸汽疏水阀 | 产品型号： | CS11H、CS41H |
| 驱动方式： | 手动 | 连接形式： | 法兰、内螺纹 |
| 结构形式： | 自由浮球式 | 密封材料： | 不锈钢 |
| 压力范围： | 1.6～4.0MPa | 公称通径： | DN15-DN150 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、自由浮球式蒸汽疏水阀产品介绍
自由浮球式蒸汽疏水阀是先进的蒸汽疏水阀之一，
能将蒸汽管道内及供热设备中的凝结水及时排出，并组织蒸汽泄漏，
该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。
二、自由浮球式蒸汽疏水阀结构特点
液体膨胀式疏水阀能连续排水性能稳定，排水量大，漏汽率小，背压率高。不锈钢空心自由浮球是阀门唯一的主要部件，采用不锈钢高清度研磨的圆浮球。
内部零件，均为不锈钢，抗腐蚀、耐磨损、使用寿命长。
三、自由浮球式蒸汽疏水阀主要零件材料和性能参数
|
|
|
||||||||||||||||||||||||
四、自由浮球式蒸汽疏水阀技术参数表
|
产品型号 |
公称通径 |
连接方式 |
使用压力 |
高允许温度 |
外型尺寸 |
参考重量 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS11H-16/25/40CB |
15～25 |
螺纹承插焊 |
1.6、2.5、4.0 |
300 |
155 |
95 |
100 |
- |
|
|
CS11H-16/25/40CD |
32 |
270 |
110 |
135 |
172 |
|
|||
|
40 |
280 |
110 |
165 |
172 |
|
||||
|
50 |
290 |
110 |
165 |
172 |
|
||||
|
CS41H-16/25/40B |
15 |
法兰 |
1.6、2.5、4.0 |
300 |
195 |
97 |
100 |
126 |
|
|
20 |
195 |
100 |
101 |
130 |
|
||||
|
25 |
215 |
105 |
105 |
140 |
|
||||
|
CS41H-16/25/40D |
25-32 |
法兰 |
1.6、2.5、4.0 |
300 |
270 |
110 |
135 |
172 |
|
|
40 |
280 |
115 |
160 |
172 |
|
||||
|
50 |
290 |
115 |
160 |
172 |
|
||||
|
CS41H-16F |
50 |
法兰 |
1.6 |
300 |
410 |
175 |
175 |
234 |
|
|
65 |
410 |
175 |
175 |
236 |
|
||||
|
80 |
430 |
245 |
245 |
260 |
|
||||
|
100 |
430 |
255 |
255 |
265 |
|
||||
|
125-150 |
480 |
185 |
311 |
302 |
|
||||
五、自由浮球式蒸汽疏水阀连续排水量表 公斤/小时(kg/h)
|
CS41H-16C15-25 |
疏水阀的工作压差(△P).kg/cm2 |
||||||
|
kg |
bar |
0.4 |
1 |
2 |
4 |
8 |
12 |
|
4K |
600 |
700 |
800 |
1100 |
|
|
|
|
8K |
500 |
600 |
700 |
770 |
900 |
|
|
|
12K |
400 |
450 |
500 |
550 |
680 |
800 |
|
公斤/小时(kg/h)
|
CS41H-16C32-50 |
疏水阀的工作压差(△P).kg/cm2 |
||||||||||
|
kg |
bar |
0.4 |
0.6 |
0.8 |
1 |
2 |
4 |
6 |
8 |
10 |
16 |
|
4K |
1500 |
1600 |
1700 |
1900 |
2200 |
2600 |
|
|
|
|
|
|
8K |
900 |
950 |
1100 |
1500 |
1600 |
1800 |
2100 |
|
2500 |
|
|
|
16K |
600 |
630 |
730 |
800 |
950 |
1300 |
1500 |
1600 |
1700 |
1900 |
|
公斤/小时(kg/h)
|
CS41H-16C65-80 |
疏水阀的工作压差(△P).kg/cm2 |
||||||||||
|
kg |
bar |
0.4 |
0.6 |
0.8 |
1 |
2 |
4 |
6 |
8 |
10 |
16 |
|
4K |
3500 |
4000 |
4500 |
5000 |
5500 |
|
|
|
|
|
|
|
8K |
2300 |
2600 |
3200 |
3500 |
4100 |
5000 |
5500 |
5800 |
|
|
|
|
10K |
200 |
2300 |
2600 |
2900 |
3100 |
3900 |
4800 |
5300 |
5500 |
|
|
|
16K |
1800 |
2000 |
2200 |
2500 |
2900 |
3500 |
4000 |
4300 |
4500 |
5100 |
|
注：①表中的K值代表了相应压力下的阀座编号；
②压差是指疏水阀入口端与出口端得压力差；
③排量是指蒸汽凝结水在单位小时内连续排放的量。
