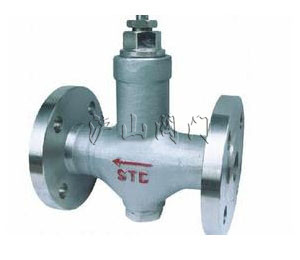

ST-16C可调恒温式疏水阀


ST-16C可调恒温式疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 可调恒温式疏水阀   产品型号 ST-16C
  驱动方式 手动   连接形式 法兰
  结构形式 可调恒温式   密封材料 硬质合金、铸钢、橡胶
  压力范围 1.6MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ST-16C可调恒温式疏水阀结构原理

ST-16C可调恒温式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物.FT43H杠杆浮球式疏水阀利用其对温鹰的热胀冷缔殛状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。选用台适的规格便确定T冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节
二、ST-16C可调恒温式疏水阀主要技术参数

1、公称压力PN:0 8、1 0、1 6、2 5、4 0MPa
2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm
3、排水温度:A组65~1 00℃
B组95~1 35℃
C组1 30~1 65℃
4、漏气率:0 5%以下
5、寿命1 0000小时以上
6、使用温度:80~450℃
7、连接万式三种:
I、ST为螺纹角式
II、STB为螺纹直通带过滤器
III、STC为法兰直通带过滤器

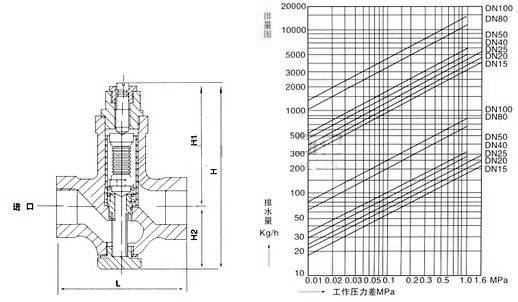

ST-16C可调恒温式疏水阀 结构图-沪山阀门制造(上海)有限公司



三、ST-16C可调恒温式疏水阀主要外型及连接尺寸

型号(DN) 外形尺寸 大排量 型号(DN) 外形尺寸 大排量 T/h 法兰外径
D
长L 高H 长L 高H
ST8-15 120 65 1.4 STB16-15 90 150 3.0
ST8-20 120 65 3.0 STB16-20 100 150 4.0
ST8-25 130 70 4.0 STB16-25 120 165 5.0
ST16-15 120 65 3.0 STB10-40 140 185 9.0
ST16-20 120 65 4.0 STB10-50 160 195 11.0
ST16-25 130 70 5.0 STC16-15 150 175 3.0 95
ST16-40 145 85 9.0 STC16-20 150 175 4.0 105
ST16-50 145 95 11.0 STC16-25 160 185 5.0 115
        STC10-40 230 255 9.0 145
        STC10-50 230 255 11.0 160
        STC10-80 310 285 18.0 195
        STC10-100 310 355 22.0 215
