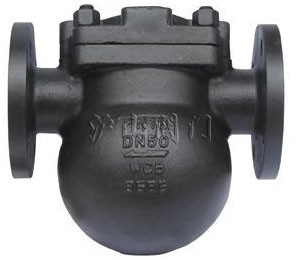

杠杆浮球式蒸汽疏水阀


杠杆浮球式蒸汽疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 杠杆浮球式蒸汽疏水阀   产品型号 FT14H、FT44H
  驱动方式 手动   连接形式 法兰
  结构形式 杠杆浮球式   密封材料 不锈钢
  压力范围 1.6~2.5MPa   公称通径 DN15-DN100
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



  、杠杆浮球式蒸汽疏水阀工作原理:

    该阀刚启动时,自动排空气装置迅建排除系统中不凝结气体,当蒸汽和捕凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

二、杠杆浮球式蒸汽疏水阀性能和优缺点:

优点:在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损小化,自带自动排空气装置具有良好的排空气性能;

     能够适应负荷及压力的快速及大幅度波动,因此是带自动温度控制的设备或制程疏水的佳选择;

     带破蒸汽汽锁装置的杠杆浮球浮球式疏水阀和自由浮球式疏水阀是可能存在蒸汽汽锁的设备疏水的唯选择。

缺点:暴露在低温环境下可能会受冰冻影响。

三、杠杆浮球式蒸汽疏水阀连续排水量表     公斤/小时(kg/h)



FT14/FT44 DN15-25

疏水阀的工作压差(P).kg/cm2

kg

bar

0.1

0.3

0.5

1

2

3

5

7

9

10

12

15



2k

650

775

960

1125

1250

















7k

370

460

610

700

790

925

1030

4400











10k

270

370

475

540

600

700

800

890

1000

1075







15k

170

260

320

370

405

475

535

585

690

780

820

920



 公斤/小时(kg/h)

FT14/FT44 DN32-50

疏水阀的工作压差(P).kg/cm2

kg

bar

0.1

0.3

0.5

1

2

3

5

7

9

10

12

15

17

1k

2450

3050

4375

5500



















2k

1320

2270

2950

3650

1550

















5k

1000

1300

1650

2300

3050

3550

4400













9k

850

1100

1300

1700

2350

3250

3510

4200

4800









12k

750

950

1150

1500

1950

2500

3000

3400

4050

4300

4430





17k

510

800

950

1350

1780

2250

2500

2850

3250

3600

3900

4200

4350

 公斤/小时(kg/h)

FT14/FT44 DN65-80

疏水阀的工作压差(P).kg/cm2

kg

bar

0.1

0.3

0.5

1

2

3

5

7

9

10

12

15

17

1k

4900

7100

8750

11000



















2k

2650

4550

5900

7300

9100

















5k

2000

2700

3300

4550

6100

7100

8950













9k

1700

2150

2640

3545

4780

6500

7040

8450

9545









12k

1550

1900

2250

2950

3860

5000

5900

6830

8120

8630

8860





17k

1090

1590

1900

2730

3550

4500

5000

5700

6500

7100

7950

8400

8600

 公斤/小时(kg/h)

FT14/FT44 DN100

疏水阀的工作压差(P).kg/cm2

kg

bar

0.1

0.3

0.5

1

2

3

5

7

9

10

12

15



2k

11000

14900

16700

19100

21600

















7k

5900

8800

10700

12700

15500

17400

20700

23600











10k

5100

7100

8200

9900

12300

15100

17300

20000

22100

23400







15k

4200

6100

7000

8350

9750

10700

12200

13800

15600

16400

17800





注:表中的K值代表了相应压力下的阀座编号;

压差是指疏水阀入口端与出口端得压力差;

排量是指蒸汽凝结水在单位小时内连续排放的量。




四、杠杆浮球式蒸汽疏水阀主要零件材料和性能参数:




零部件名称

材料

阀体、阀盖

WCBWC6

浮球

不锈钢

双阀座

不锈钢

控制架

不锈钢

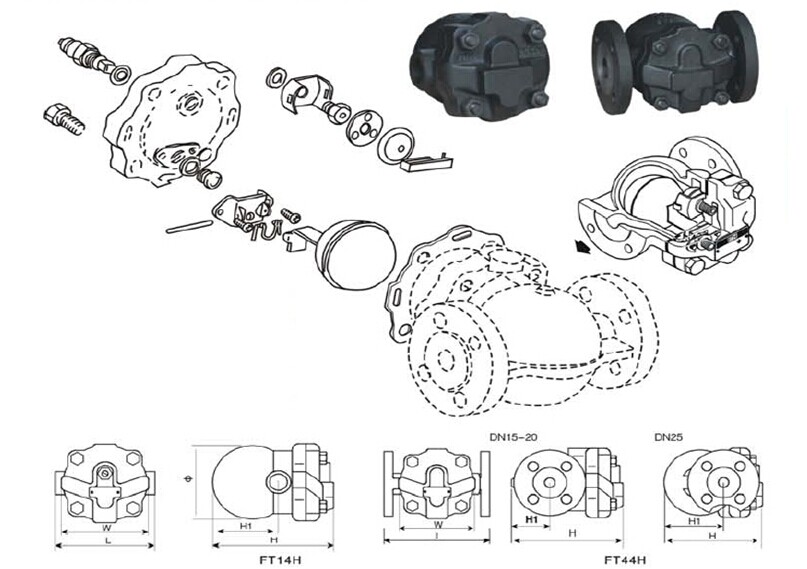

五、杠杆浮球式蒸汽疏水阀技术参数表:单位:mm



型号

公称通径

L

H

H1

Φ

W

FT14H 16/25/40

15

121

147

51

96

107

20

121

55

25

145

166

100

117

3250

270

238

158

176

147

FT44H 16/25/40

15

150

147

51

96

20

150

55

107

25

160

166

100

117

3250

270

238

158

176

147

65

270

210

80100

350

300

190

210

210
