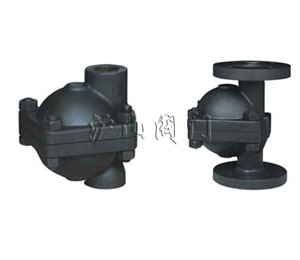

| 产品名称： | 立式自由浮球式蒸汽疏水阀 | 产品型号： | CS11H、CS41H |
| 驱动方式： | 手动 | 连接形式： | 内螺纹、法兰 |
| 结构形式： | 自由浮球式 | 密封材料： | 不锈钢 |
| 压力范围： | 1.6～4.0MPa | 公称通径： | DN15-DN50 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、立式自由浮球式蒸汽疏水阀产品介绍
立式自由浮球式蒸汽疏水阀适用于蒸汽主管和伴热管线，蒸汽管网及凝结水回收系统，特别对加热速度要求快，温度控制要求严，加热设备不不能积存凝结水的工艺更为合适，广泛用于石油化工、纺织、制药等工矿企业。
二、立式自由浮球式蒸汽疏水阀结构特点
1.阀座上保持冷凝水平的设计使水封严密，阻气排水性能优良可靠。
2.即使在无负荷的情况下，三点式支撑也能提供严宙的蒸汽密封。
3.自由浮球式蒸汽疏水阀阀内的高精度浮球，是唯一运动部件，动作灵敏，连续排放，小型体轻，寿命长。
三、立式自由浮球式蒸汽疏水阀主要零件材料和性能参数
|
零部件名称 |
材料 |
|
阀体、阀盖 |
WCB、不锈钢 |
|
浮球 |
不锈钢 |
|
阀座 |
不锈钢 |
|
热敏元件 |
哈氏合金 |
|
过滤网 |
不锈钢 |

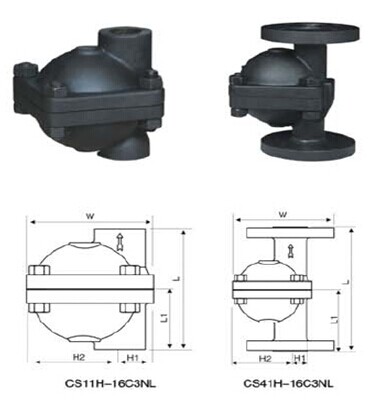

四、立式自由浮球式蒸汽疏水阀技术参数表 单位：mm
|
产品型号 |
公称通径 |
连接方式 |
使用压力 |
高允许温度 |
外型尺寸 |
参考重量 |
|||
|
L |
L1 |
H1 |
H2 |
||||||
|
CS11H-16/25/403NL |
15～25 |
螺纹承插焊 |
0.01～4.0 |
300 |
125 |
62.5 |
30 |
82.5 |
|
|
32～50 |
200 |
100 |
38 |
134 |
|
||||
|
CS41H-16/25/403NL |
15～25 |
法兰 |
0.01～4.0 |
300 |
160 |
62.5 |
30 |
82.5 |
|
|
32～50 |
250 |
100 |
38 |
134 |
|
||||
五、立式自由浮球式蒸汽疏水阀使用和保养
1.应确认阀体的材料、压力和温度的大值能否满足工况所需。
2.在安装前必须清洗客路，除去杂物。
3.安装位置应尽可能加热设备。
4.应水平安装在瞥路的低点，流向与阀体上标注的方向一致。
5.每台加热设备要各自安装硫水阀，以免互相影响。
6.在保证系统能安全运行时，缓慢开启疏水阀前的阀门，使其连渐升温至正常状态。
7.要定期保养，保证疏水阀正常工作。
