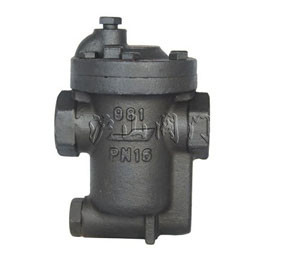

981蒸汽疏水阀


981蒸汽疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 蒸汽疏水阀   产品型号 981
  驱动方式 手动   连接形式 内螺纹
  结构形式 倒吊桶式   密封材料 不锈钢
  压力范围 1.7MPa   公称通径 DN15-DN25
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、981蒸汽疏水阀主要特点

981蒸汽疏水阀在管路停止运行后可完全排除凝结水,防冻,抗水击、抗污及排污性能好,同时阀门出口端压力高于进口端时,钟形浮子式倒吊桶式(CS15H)疏水阀阀门能自动关闭.可代替止回阀。
981蒸汽疏水阀

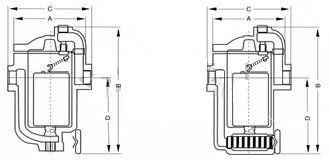

981蒸汽疏水阀 结构图    981蒸汽疏水阀 排量图



二、981蒸汽疏水阀主要零件材料表

零件名称 材料
阀体 碳钢
阀盖 碳钢
阀座 不锈负
闾瓣 不锈钢
密封目球 不锈钢
双金属片 不锈热金属
弹簧 不锈钢
过滤器 不锈钢


三、981蒸汽疏水阀主要性能规范

型号 BNF1 BNF2
工作压力(MPa) 0.01 0.3-0.8
工作温度(℃) 220 220
大排量(kg/h) 2100 500-3000
工作介质 蒸汽、凝结水


四、981蒸汽疏水阀主要外形尺寸与连接尺寸

型号 BMF1 BNF2
连接方式 ZG1/2″ ZG3/4″ ZG1″ ZG1/2″ ZG3/4″ ZG1″
通径 15 20 25 15 20 25
外形尺寸(mm) L 100 105 105 100 105 105
W 63 63 63 63 63 63
重量 0.8 0.9 0.9 0.8 0.9 0.9


五、981蒸汽疏水阀主要外形尺寸

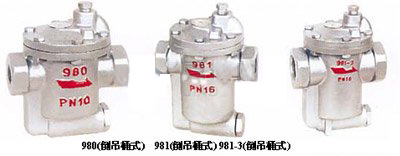

型号 981-3 981 980
连接尺寸 15.20.25 15.20.25 15.20.25
Amm 100 100 100
Bmm 190 190 190
Cmm 127 127 127
Dmm 100 100 100
螺栓数量 6 6 6
大充许压力及温度 1.7MPa
232c
1.7MPa
232c
1.7MPa
232c
大工作压力 1.7 1.7 1.7
