CS19W-16P(圆盘式)仪表疏水阀-仪表疏水阀
您的位置:首页>>产品中心  >>CS19W-16P(圆盘式)仪表疏水阀更新时间:2026-04-30 11:16:21

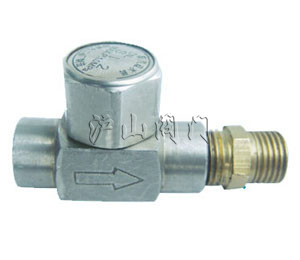

CS19W-16P(圆盘式)仪表疏水阀

CS19W-16P(圆盘式)仪表疏水阀
CS19W-16P(圆盘式)仪表疏水阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 圆盘式仪表疏水阀   产品型号 CS19W-16P
  驱动方式 手动   连接形式 内螺纹
  结构形式 圆盘式   密封材料 不锈钢
  压力范围 1.6MPa   公称通径 DN6-DN10
  常用材质 不锈钢   技术咨询 021-31007323



一、CS19W-16P(圆盘式)仪表疏水阀结构特点

1、CS19W-16P(圆盘式)仪表疏水阀带蒸汽或空气保温装置,不受环境温度影晌,减少动作频率,延长寿命。
2、备有过滤器自排污。
3、
CS19H-16(25,40)C热动力式(圆盘式)(Y型)疏水阀动作灵敏可靠,排水量大。

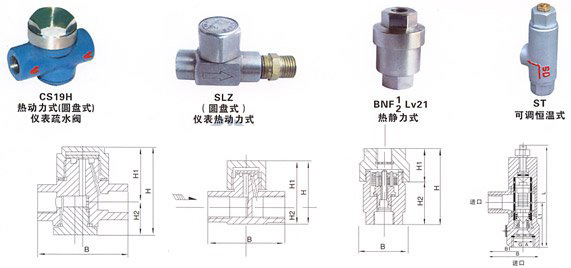

CS19W-16P(圆盘式)仪表疏水阀 结构图


二、CS19W-16P(圆盘式)仪表疏水阀工作原理

本疏水阀是利用热动力学特性,当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。

三、CS19W-16P(圆盘式)仪表疏水阀主要参数尺寸

产品型号 口径(DN) 连接方式 高允许温度℃ 阀体材质 外形尺寸
CS19W-16P 6 螺纹 250℃ 0Cr18Ni9 50 48 30 18
CS19W-16P 8 螺纹 250℃ 0Cr18Ni9 50 48 30 18
CS19W-16P 10 螺纹 250℃ 0Cr18Ni9 52 58 35 23
SLZ热动力型 6 螺纹 250℃ 0Cr18Ni9 40 33 24 9
SLZ热动型 8 螺纹 250℃ 0Cr18Ni9 40 33 24 9
SLZ热动型 10 螺纹 250℃ 0Cr18Ni9 52 37 26 11


四、CS19W-16P(圆盘式)仪表疏水阀主要外形尺寸与连接尺寸

产品型号 口径(DN) B H H1 H2
ST-16C可调恒温式 15 62 162 95 67
20 68 162 95 67
25 75 168 93 75
32 80 175 100 80


五、CS19W-16P(圆盘式)仪表疏水阀主要外形尺寸与连接尺寸

型号 BNF1 BNF2
连接方式 ZG1/2″ ZG3/4″ ZG1″ ZG1/2″ ZG3/4″ ZG1″
通径 15 20 25 15 20 25
外形尺寸(mm) L 100 105 105 100 105 105
W 63 63 63 63 63 63
重量(Kg) 0.8 0.9 0.9 0.8 0.9 0.9
