可调双金属片式疏水阀-SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀
您的位置:首页>>产品中心  >>SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀更新时间:2026-04-30 11:16:18

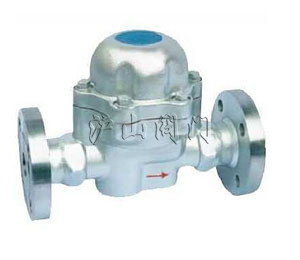

SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀

SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀
SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 可调双金属片式疏水阀   产品型号 SF-1(2,3),SF-1(2,3)-GF
  驱动方式 手动   连接形式 内螺纹
  结构形式 双金属片式   密封材料 堆焊硬质合金
  压力范围 1.6MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀介绍

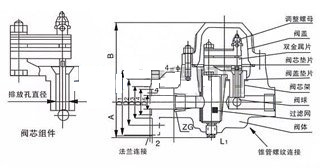

SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀 结构图

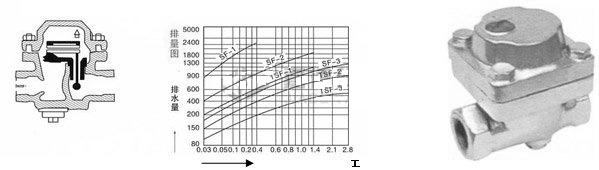

SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀 排量图


一、SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀通用型双金属疏水阀的四种功能

1、SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀排空气和输送管线的压力或重力使阀打开,迅速排除空气和水,缩短升温时间。
2、阻汽:进入阀腔中的蒸汽使双金属元件弯曲产生热拉力,并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。
因此,在其压力范围内都能有效地工作。
3、
TB5(3,6,11)F可调双属片(CS17H)疏水阀排放冷凝水:冷凝水逐步渐降低了双金属元件的热拉力,使排放孔逐渐打开,冷凝水畅
通无阻碍地排放。
4、起止回阀作用:阀球能在管线产生加流时,立即关闭排放孔,无须附加装置。


二、SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀主要连接尺寸

型号 公称通径DN(mm) 尺寸
L H H1
TSF-1/2/3 15 110 130 35
20 110 130 35
25 110 130 35
SF-1/2/3 15 155 170 45
20 155 170 45
25 155 170 45

三、SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀主要零件材料

零件名称 材料
阀体 碳钢
垫片
垫片 F304柔性石墨
阀芯组件 不锈钢
排放孔密封面 堆焊硬质合金
过滤网 不锈钢

四、SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀主要外型连接尺寸

型号 公称通径DN(mm) 尺寸
L H D D1 D2 b f Z-Φd
SF-1/2/3-GF 15 230 180 95 65 45 14 2 4-Φ14
20 230 180 105 75 55 14 2 4-Φ14
25 230 185 115 85 65 14 2 4-Φ14
32 250 195 135 100 78 16 2 4-Φ18
40 250 200 145 110 85 16 3 4-Φ18
50 250 208 160 125 100 16 3 4-Φ18
TSF-1/2/3-GF 15 210 140 95 65 45 14 2 4-Φ14
20 210 145 105 75 55 14 2 4-Φ14
25 210 150 115 85 65 14 2 4-Φ14
