J49H压力计针型阀-压力表针型阀-法兰针型阀-不锈钢针型阀
您的位置:首页>>产品中心  >>J49H压力计截止阀更新时间:2026-04-30 11:16:26

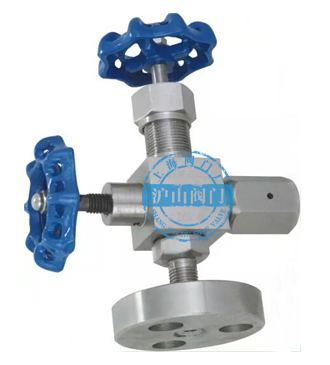

J49H压力计截止阀

J49H压力计截止阀
J49H压力计截止阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323


  产品名称

 J49H压力计针型阀

  产品型号

J49H

  驱动方式

手动

  连接形式

法兰

  适用介质

水、蒸汽、油品

  密封材料

 硬质合金、不锈钢

  压力范围

16.0~32.0MPa

  公称通径

DN6-DN10

  常用材质

不锈钢

  技术咨询

021-31007323


J49压力计式截止阀介绍

一、J29W-320结构形式

J29型压力计式截止阀用截止阀,广泛用于石油、气体、蒸汽水氮氢混合等介质管路上,作测试压力的启闭装置,它具有连接牢固,密封性能好,并有排污性能等特点。
J29压力计式截止阀

应用规范

1、设计制造:GB/T 12224-1989 JB/T 7747-1995
2、连接形式:管接头内螺纹连接;法兰连接
3、结构特征:锥面密封;浮动阀瓣
4、阀门检验和实验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

主要外形尺寸

规格 M1 M2 L1 L2 H Do 重量(kg)
DN6 M20×1.5 M14×1.5 60 56 86 63 1.0

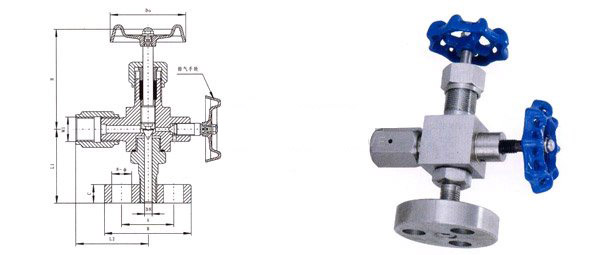

二、J49-320结构形式

J49型压力计式截止阀用截止阀的用途,工作原理技术性能和J29型压力计用截止阀相同,其结构基本相同。所不同的只是连接形式不同,该阀一端用焊纹连接另一端则用法兰连接 。
J49压力计式截止阀


性能规范   单位:MPa
实验项目 压力值
公称压力 PN
壳体实验 1.5PN
密封试验 1.1PN
气压试验 0.6PN
适用温度 ≤180℃
适用介质 水、蒸汽、油品等

主要外形尺寸

规格
M1 A B C N-Ф L1 L2 H Do 重量(kg)
DN6 M20×1.5 42 70 16 3-Ф16 62 60 86 63 1.2
DN10 M20×1.5 42 70 16 3-Ф16 62 60 86 63 1.2
