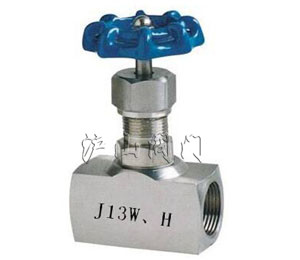

J13W内螺纹针型阀


J13W内螺纹针型阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

J13W内螺纹针型阀

  产品型号

J13W

  驱动方式

手动

  连接形式

内螺纹

  适用介质

水、蒸汽、油品

  密封材料

不锈钢、碳钢

  压力范围

16.0~32.0MPa

  公称通径

DN6-DN32

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323


一、J13W针型阀介绍

  J13W内螺纹针型阀采用锻管连接和螺纹连接,适用燃气设备容器连接压力表测量配套等其它燃气管路上。密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。主要零件材料:碳钢、不锈钢

二、J13W针型阀连接形式:

      兰针型阀内螺纹连接;承插焊连接

三、J13W针型阀结构形式:




四、J13W针型阀应用规范:

1、设计制造:GB/T 12224-1989 JB/T 7747-1995
2、连接形式:内螺纹连接;承插焊连接
3、结构特征:锥面密封;浮动阀瓣
4、阀门检验和实验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

五、J13W针型阀性能规范 单位:MPa

实验项目

压力值

公称压力

32

壳体实验

48

密封试验

35.2

气压试验

19.2

适用温度

≤425℃

适用介质

水、蒸汽、油品等


六、J13W针型阀主要零件材料:

型号

阀体

接头

阀杆

螺帽

填料

J13W-320

20#

20#

2Cr13

20#

柔性石墨

J13W-320P

SS304

SS304

SS304

SS304


七、J13W针型阀主要外形尺寸:

规格

G

L

H

Do

重量(kg)

DN6

1/4

60

90

63

0.65

DN10

3/8

60

92

63

0.65

DN15

1/2

65

98

63

0.8

DN20

3/4

80

110

78

1.0

DN25

1″

90

125

100

1.8

DN32

11/2

128

180

140

5.0
