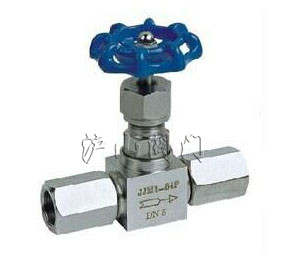

JJM1型针型阀


JJM1型针型阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

JJM1型针型阀

  产品型号

JJM1

  驱动方式

手动

  连接形式

法兰

  适用介质

液化石油气、水、蒸汽

  密封材料

 不锈钢

  压力范围

16.0MPa

  公称通径

DN5

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323


一、JJM1型针型阀介绍

        JJM1型针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.角式针型阀与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。

二、JJM1型针型阀主要零部件材料:

零件名称

阀体、阀盖、 螺栓 阀杆、阀瓣、 密封圈 填料 垫片 手柄

JJM1-160-DN5

铬镍不锈钢

不锈钢

聚四氟乙稀、 柔性石墨

橡胶石棉板

优质碳钢



三、JJM1型针型阀主要性能规范:

型号

公称压力(MPa) 试验压力PS(MPa) 工作压力(MPa) 工作温度(℃) 适用介质
壳体 密封(液 密封(气)

JJM1-160-DN5

16.0

24.0

17.6

0.6

16.0

P≤200℃

液化石油气水、油品等

C≤425℃



四、JJM1型针型阀主要外形及连接尺寸:

JJM1型针型阀结构图
                      JJM1型针型阀结构图

型号

公称直径DN(mm) 尺寸 重量(Kg)
L1 Do L2 H H1 L3 M1 M2

JJM1-160

5

116

65

85

98

105

40

M20×1.5左

M20×1.5

1.0
