产品名称： |
J61Y型针型阀 |
产品型号： |
J61Y |
|
驱动方式： |
手动 |
连接形式： |
焊接 |
|
适用介质： |
水、蒸汽、油品 |
密封材料： |
硬质合金 |
|
压力范围： |
16.0～32.0MPa |
公称通径： |
DN6-DN25 |
|
常用材质： |
不锈钢 |
技术咨询： |
021-31007323 |
一、J61Y型针型阀介绍
J61Y型针型阀,是电力,电气,机电设备工程,电控设备工程中应用多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的角式针型阀外表美观,密封性能好,耐压高,拆装维护方便。
二、J61Y型针型阀设计与制造标准
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构特性: 锥面密封,上螺纹阀杆
结构长度：GB12221
检验与实验：GB/T1392
连接形式: 对焊连接
三、J61Y型针型阀主要零部件材料
|
零件名称 |
阀杆、阀盖、螺栓 | 阀杆、阀瓣密封圈 | 填料 | 垫片 | 手柄 |
|---|---|---|---|---|---|
|
J61Y-170V |
铬镍不锈钢 |
不锈钢 |
聚四氧乙稀、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
四、J61Y型针型阀主要性能规范
|
型号 |
公称压力 (MPa) | 试验压力PS(MPs) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 | 密封 （液） | 密封 （气） | |||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
|
|
T61Y-320 |
|||||||
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
||
五、J61Y型针型阀主要外形及连接尺寸
|
|

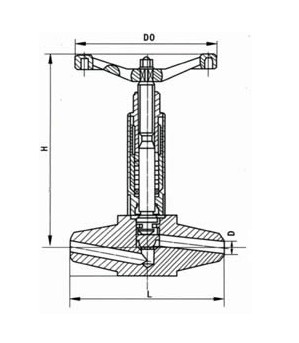

| J61Y型针型阀结构图 |
|
公称直径DN(mm) |
管螺纹 | 尺寸 | 重量(Kg) | ||||
|---|---|---|---|---|---|---|---|
| Do | L | H | Hi | d | |||
|
6 |
3/4 |
80 |
78 |
100 |
110 |
6 |
1.20 |
|
10 |
1 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
11/4 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
2 |
12000 |
145 |
150 |
165 |
15 |
2.60 |
