J61Y焊接式针型阀-不锈钢针型阀-焊接式针型阀
您的位置:首页>>产品中心  >>J61Y焊接式针型阀更新时间:2026-04-30 11:16:23

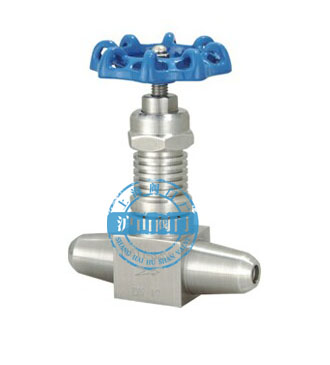

J61Y焊接式针型阀

J61Y焊接式针型阀
J61Y焊接式针型阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323


  产品名称

J61Y焊接式针型阀

  产品型号

J61Y

  驱动方式

手动

  连接形式

焊接

  适用介质

水、蒸汽、油品

  密封材料

 硬质合金

  压力范围

32.0MPa

  公称通径

DN6-DN25

  常用材质

碳钢、不锈钢、锻钢

  技术咨询

021-31007323


J61Y焊接式针型阀介绍

    焊接式针型阀是电力,电气,机电设备工程,电控设备工程中应用多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61W针型阀,外表美观,密封性能好,耐压高,拆装维护方便。

一、技术介绍:


型号

J61型焊接式针型截止阀

材质:碳钢

连接形式:法兰

公称通径:100 mm

适用介质:水

压力环境:高压

工作温度:高温

流动方向:单向

驱动方式:电磁

零部件及配件:配件

形态:蝶式

类型:二通式

标准:国标

外形:大型


二、结构形式:
压力表三通阀采用上螺纹阀杆结构,避免了介质与阀杆螺纹的直接接触。
采用硬质钴铬钨合金钢球阀瓣,大大提高了阀瓣在高温工况的材质硬度,且介质冲刷时阀瓣做三维旋转,显著提高了阀瓣抗苛刻工况冲蚀的性能,解决了密封面内漏问题。
此阀主要应用电站一次门蒸汽和热循环水等处。



三、应用规范:
1、设计制造:GB/T 12224-1989; JB/T 3595-2002
2、连接形式:对焊式连接
3、结构特征:锥面密封;球面密封;上阀杆螺纹
4、阀门检验和实验:JB/T 9092-1999
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

四、性能规范 单位:MPa
实验项目 压力值
公称压力 32
壳体实验 48
密封试验 35.2
气压试验 19.2
适用温度 ≤450℃
适用介质 水、蒸汽、油品等

五、主要零件材料:
型号 阀体 接头 阀杆 螺帽 填料
J61H-320 20# 20# 2Cr13 20# 柔性石墨
J61W-320P 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
J61Y-320V 12CrMoV 12CrMoV 12CrMoV 20#

六、主要外形尺寸:
规格 Ф L H Do 重量(kg)
DN6 Ф10 80 90 63 0.8
DN10 Ф14 96 100 78 1.0
DN15 Ф16 108 102 78 1.2
DN20 Ф20 117 128 100 1.5
DN25 Ф24 145 160 110 2.0

相关产品:

J48法兰针型阀 J21外螺纹针型阀 J13H内螺纹针型阀 J61焊接式针型阀
JJM1型针型阀 J61Y型针型阀 J24角式针型阀 J23W外螺纹针型阀
J49压力计式截止阀 J29压力表截止阀 JJM1压力表截止阀 JJM8压力表截止阀
SS-6NBSW8T美标焊接针型阀 SS-12NBF8美标内螺纹针型阀 J19压力表三通阀 1151法兰式三阀组
CJ123多功能取样阀 GMJ11F高密封取样阀 SS-5PDF8-M8美标内外螺纹针型阀 J61焊接式带散热片针型阀
