CS41H+3NL自由浮球式(立式)疏水阀-自由浮球式(立式)疏水阀
您的位置:首页>>产品中心  >>CS41H+3NL自由浮球式(立式)疏水阀更新时间:2026-04-30 11:13:51

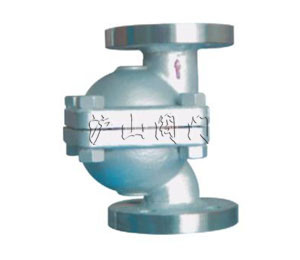

CS41H+3NL自由浮球式(立式)疏水阀

CS41H+3NL自由浮球式(立式)疏水阀
CS41H+3NL自由浮球式(立式)疏水阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 自由浮球式(立式)疏水阀   产品型号 CS41H+3NL
  驱动方式 手动   连接形式 法兰
  结构形式  自由浮球式   密封材料 不锈钢
  压力范围 1.6~2.5MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



CS41H+3NL自由浮球式(立式)疏水阀介绍

CS41H+3NL自由浮球式(立式)疏水阀 结构图
CS41H+3NL自由浮球式(立式)疏水阀 排量图
CS41H+3NL自由浮球式(立式)疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。倒置桶式蒸汽疏水阀根据浮力的原理,
使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。能连续排水、性能稳定、排水量大、漏水量小。  连续饱和水,至使设备凝结水滞存量较少、升温快、
加热温度稳定。有自动排冷空气装置,无汽锁现象,工作平衡无噪音。



一、CS41H+3NL自由浮球式(立式)疏水阀主要外形尺寸

尺寸 型号 CS11H-A-150Lb
口径DN 15 20 25
L 120 120 120
H 170 170 170
H1 80 80 80


二、CS41H+3NL自由浮球式(立式)疏水阀主要外形尺寸

型号 公称通径 L D T G C n-Φd H
CS41H-150Lb 1/2〞 15 210 89 12 35 60.5 4-15 175
3/4〞 20 210 89 12 43 70 4-15 175
1〞 25 210 108 12 51 79.5 4-15 175
Cs41h-300Lb 1/2〞 15 210 95 15 35 66.5 4-15 175
3/4〞 20 210 117 16 43 82.5 4-19 175
1〞 25 210 124 18 51 89 4-19 175


三、CS41H+3NL自由浮球式(立式)疏水阀主要外形尺寸

型号 公称通径 公称压力PN(MPa) 管螺纹G/in 外形尺寸(mm)
CS11H-16/25-3NL 15 1.6
2.5
G1/2 125
20 G3/4 125
25 G1 125
32 G11/4 200
40 G11/2 200
50 G2 200


四、CS41H+3NL自由浮球式(立式)疏水阀主要外形尺寸

型号 公称
通径
公称压力PN(MPa) 外形尺寸(mm)
L D D1 D2 f d Z-Φd
CS41H-16/25-3NL 15 1.6
2.5
160 95 65 45 2 14 4-14
20 160 105 75 55 2 14 4-14
25 160 115 85 65 2 14 4-14
32 250 140 100 78 2 16 4-18
40 250 150 110 85 3 16 4-18
50 250 165 125 100 3 16 4-18
