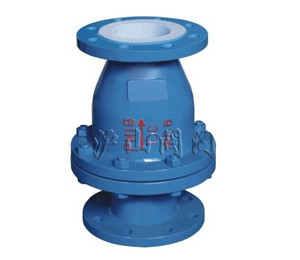

产品名称：
|
旋启式衬胶止回阀
|
产品型号：
|
H44J
|
|
驱动方式：
|
手动
|
连接形式：
|
法兰
|
|
结构形式：
|
旋启式
|
密封材料：
|
橡胶
|
|
压力范围：
|
0.6～1.0MPa
|
公称通径：
|
DN200-DN400
|
|
常用材质：
|
铸铁、球墨铸铁
|
技术咨询：
|
021-31007323
|
一、H44J旋启式衬胶止回阀
H44J旋启式衬胶止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。应用于温度小于80度的弱酸性介质管道。起防止介质倒流作用，卧式安装或立式安装均可。 H44J旋启式衬胶止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
设计与制造：GB12236 结构长度：GB12221 法兰连接：GB4216
二、H44J旋启式衬胶止回阀用途
衬里新型止回阀于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭，
适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN0.6、1.0、1.6
三、H44J旋启式衬胶止回阀测试
测试：衬里层：电火花检测
实验与检验按：GB/T 13927标准 公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1
四、H44J旋启式衬胶止回阀材料
材料：上阀体：铸铁、球墨铸铁 下阀体：铸铁、球墨铸铁 衬里：橡胶 阀瓣：碳钢包覆橡胶
五、H44J旋启式衬胶止回阀部件列表
部件列表：上阀体、下阀体、衬里、阀瓣
|
公称通径
|
公称压力
|
工作压力
|
L
|
D
|
D1
|
n-Фd
|
B
|
质量
|
|
20
|
1.0
|
1.0
|
160
|
105
|
75
|
4-14
|
128
|
|
|
25
|
160
|
115
|
85
|
4-14
|
128
|
4.5
|
|
32
|
180
|
135
|
100
|
4-18
|
150
|
7
|
|
40
|
200
|
150
|
110
|
4-18
|
160
|
8
|
|
50
|
230
|
165
|
125
|
4-18
|
178
|
10
|
|
65
|
290
|
180
|
145
|
4-18
|
205
|
18
|
|
80
|
310
|
200
|
160
|
4-18
|
230
|
24
|
|
100
|
350
|
220
|
180
|
8-18
|
255
|
30.5
|
|
125
|
400
|
250
|
210
|
8-18
|
3605
|
47.5
|
|
150
|
480
|
285
|
240
|
8-22
|
345
|
63.5
|
|
200
|
0.6
|
0.6
|
500
|
340
|
295
|
8-22
|
415
|
96.5
|
|
250
|
0.4
|
550
|
395
|
350
|
12-22
|
495
|
144
|
|
300
|
620
|
445
|
400
|
12-22
|
540
|
224
|
|
350
|
698
|
505
|
460
|
16-22
|
620
|
|
|
400
|
787
|
565
|
515
|
16-22
|
680
|
|
