H41X节能消声止回阀-节能消声止回阀
您的位置:首页>>产品中心  >>H41X节能消声止回阀更新时间:2026-04-30 11:18:19

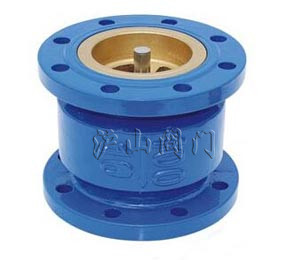

H41X节能消声止回阀

H41X节能消声止回阀
H41X节能消声止回阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 节能消声止回阀   产品型号 H41X
  驱动方式 手动   连接形式 法兰
  结构形式 全启式   密封材料 橡胶
  压力范围 1.0~1.6MPa   公称通径 DN40-DN600
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、H41X节能消声止回阀介绍

H41X节能消声止回阀 尺寸图

   H41X节能消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。静音式止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。



二、H41X节能消声止回阀主要性能规范

型 号 公称压力 壳体试验压力 密封试验压力 适用介质 工作温度
H41X一10 1.0MPa 1.5 MPa 1.1 MPa 水及弱腐蚀性流体 0~80℃
H41X一16 1.6 MPa 2.4 MPa 1.76 MPa 水及弱腐蚀性流体 0~80℃


三、H41X节能消声止回阀主要零件材料
型 号 阀  体 密封口 弹    簧
H41X-10 铸铁或不锈钢 丁腈橡胶(NBR) 不锈钢丝ICrl8Ni9Ti
H41X-16 铸钢或不锈钢 丁腈橡胶(NBR) 不锈钢丝IC rl8Ni9Ti


四、H41X节能消声止回阀外形、连接、结构尺寸
公称压力 公称通径 尺  寸(mm)
L D K b Z一Φd
1.0 40 112 145 110 18 4-18
50 120 160 125 20 4-18
65 130 180 145 20 4-18
80 150 195 160 22 8-18
100 165 215 80 24 8-18
125 190 245 210 26 8-18
150 210 280 240 26 8-22
200 255 335 295 28 8-22
250 310 390 350 28 12-22
300 320 440 400 28 12-22
350 380 500 460 30 16-22
400 405 565 515 32 16-26
450 430 615 565 32 20-26
500 450 670 620 34 20-26
600 510 780 725 36 20-30
1.6 40 112 145 110 18 4-18
50 120 160 125 20 4-18
65 130 180 145 20 4-18
80 150 195 160 22 8-18
100 165 215 180 24 8-18
125 190 245 210 26 8-18
150 210 280 240 26 8-22
200 255 335 295 30 12-22
250 310 405 355 32 12-26
300 320 460 410 32 12-26
350 380 520 470 36 16-26
400 405 580 525 38 16-30
450 430 640 585 40 20-30
500 450 715 650 42 20-33
600 510 840 770 48 20-36
