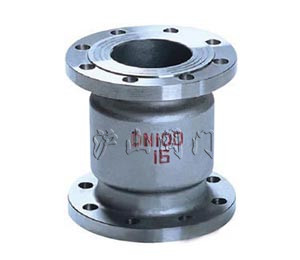

H42N立式止回阀阀瓣采用单阀瓣设计，沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快。密封面采用弹性尼龙材料，提高了密封性能，避免因介质压力的冲击而所产生的静电火花。适用燃气管道接通和截断管路介质的启闭装置。
产品特点：
1、阀门为全封闭结构，无动密封，永不外泄。
2、H41N升降式止回阀阻力小，利用流体压差和自身的重量实现升降。
3、采用了聚四氟乙烯或尼龙塑料为密封面的材料，提高了密封性能。
二、H42N立式止回阀主要设计参数
|
设计、制造
|
法兰连接
|
结构长度
|
公称通径
|
公称压力
|
|
GB/T12237-89
|
JB/T79-94、GB9113-2000
|
GB12221-89
|
DN32~DN200mm
|
PN1.6、2.5、4.0MP
|
三、H42N立式止回阀主要性能参数
|
公称压力
|
壳体试验
|
密封试验
|
适用介质
|
适宜温度
|
|
1.6
|
2.4
|
1.76
|
液化气、天然气等
|
-40~+80℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
四、H42N立式止回阀主要零件材料
|
阀体、阀盖
|
阀瓣
|
密封面
|
|
WCB
|
碳钢
|
不锈钢和尼龙1010
|
五、H42N立式止回阀主要外形尺寸
|
公称通径 DN(mm)
|
H41N-25型主要尺寸（mm）
|
重量(kg)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-фd
|
|
32
|
110
|
135
|
100
|
78
|
18
|
4-18
|
-
|
|
40
|
120
|
145
|
110
|
85
|
18
|
4-18
|
-
|
|
50
|
140
|
160
|
125
|
100
|
20
|
4-18
|
7.7
|
|
65
|
160
|
180
|
145
|
120
|
22
|
8-18
|
10.8
|
|
80
|
185
|
195
|
160
|
135
|
22
|
8-18
|
11.9
|
|
100
|
210
|
230
|
190
|
160
|
24
|
8-23
|
19.1
|
|
125
|
275
|
270
|
220
|
188
|
28
|
8-25
|
-
|
|
150
|
300
|
300
|
250
|
218
|
30
|
8-25
|
46.4
|
|
200
|
PN1.6
PN2.5
|
380
|
360
|
310
|
278
|
34
|
12-25
|
63.5
|
|
PN4.0
|
380
|
375
|
320
|
282
|
38
|
12-30
|
-
|
