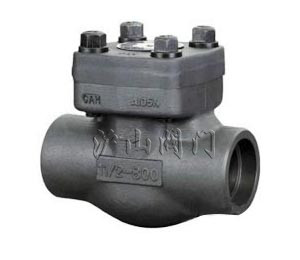

| 产品名称： | 锻钢止回阀 | 产品型号： | HD11H/Y、HD41H/Y、HD61H/Y |
| 驱动方式： | 手动 | 连接形式： | 内螺纹、法兰 |
| 结构形式： | 明杆、暗杆 | 密封材料： | 硬质合金、不锈钢 |
| 压力范围： | 1.6～16.0MPa | 公称通径： | DN150-DN2500 |
| 常用材质： | 锻钢 | 技术咨询： | 021-31007323 |
【产品介绍】
锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。可选的密封阀瓣形式有旋启式、升降式、球型三种，连接标准可执行美标或国标螺纹，焊接和法兰连接。
【产品特点】
1、全通径或缩径设计
2、三种阀盖形式：螺栓连接、焊接、自密封连接
3、可选的密封阀瓣形式有旋启式、升降式、球型
4、可按需要加装弹簧
【执行标准】
设计规范：GB/T 12233，API 602
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927，API 598
压力-温度：GB/T 9131
产品标识：GB/T 12220
【产品型号】
|
连接形式 |
国标型号 |
美标型号 |
|
法兰 |
HD41H/Y-16 |
HD41H/Y-C150 |
|
焊接 |
HD61H/Y-16 |
HD61H/Y-C150 |
|
螺纹 |
HD11H/Y-16R |
HD11H/Y-C150R |
【产品性能规范】
|
锻钢止回阀主要性能规范 |
|||||
|
公称压力（Mpa） |
实验压力 |
工作温度（℃） |
|||
|
强度（水）（Mpa） |
密封（水）空气 |
低压密封空气（Mpa） |
|||
|
1.6 |
2.4 |
1.76 |
0.6 |
≤350 |
|
|
2.5 |
3.75 |
3.75 |
0.6 |
||
|
4.0 |
6.0 |
4.4 |
0.6 |
||
|
6.4 |
9.6 |
7.04 |
0.6 |
||
|
10.0 |
15.0 |
11.0 |
0.6 |
||
【主要外形连接尺寸】
|
锻钢止回阀外形尺寸(mm) |
|||||||||
|
800Lb |
|||||||||
|
NPS (in) |
缩径 (R.P) |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
|
全径 (F.P) |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
|
L (mm) |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
170 |
|
|
H (mm) |
61 |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
|
|
900Lb～1500Lb |
|||||||||
|
NPS (in) |
缩径 (R.P) |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
|
全径 (F.P) |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
|
L (mm) |
92 |
111 |
111 |
120 |
140 |
140 |
162 |
178 |
|
|
H (mm) |
61 |
79 |
79 |
97 |
105 |
120 |
140 |
140 |
|
