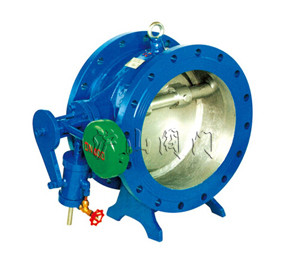

HDH47X蝶式缓冲止回阀


HDH47X蝶式缓冲止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 蝶式缓冲止回阀   产品型号 HDH47X
  驱动方式 手动   连接形式 法兰
  结构形式 蝶式   密封材料 橡胶
  压力范围 1.0~2.5MPa   公称通径 DN200-DN1400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、HDH47X蝶式缓冲止回阀介绍


       本厂生产的HDH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。微阻球形止回阀结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的佳产品。




二、HDH47X蝶式缓冲止回阀主要零件材料


零件名称

阀体

蝶 板

密封圈

阀杆

填料

材料

灰铸铁
碳钢

灰铸铁、铸钢、球墨铸铁

丁腈耐油橡胶、
氯丁橡胶

不锈钢

聚四氟乙烯



三、HDH47X蝶式缓冲止回阀主要技术参数


型号

公称压力
PN(MPa)

试验压力Ps(MPa)

工作压力
P(MPa)

介质温度
(℃)

适用介质

壳体

密封

H47X、H47H、H47X、
H47H、H47Xf、HD47X

1.0

1.5

1.1

1.0

0-80℃

水、油品
海水、污水

1.6

2.4

1.75

1.6

2.5

3.75

2.75

2.5


三、HDH47X蝶式缓冲止回阀主要外形尺寸


公称通径
DN(mm)

尺 寸(mm)

L

H

B1

B2

200

230

550

540

600

250

250

630

600

700

300

270

690

650

740

350

290

780

710

800

400

310

860

770

870

450

330

910

830

920

500

350

980

900

1000


公称通径
DN(mm)

尺 寸(mm)

L

H

B1

B2

600

390

1070

1090

1250

700

430

1220

1200

1360

800

470

1320

1320

1480

900

510

1430

1420

1580

1000

550

1550

1550

1700

1200

630

1800

1780

1950

1400

710

1980

2000

2175
