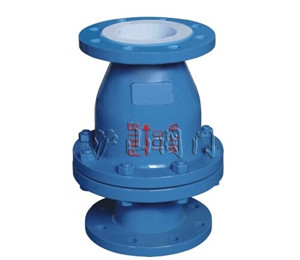

H44Fs旋启式衬氟塑料止回阀


H44Fs旋启式衬氟塑料止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 旋启式衬氟塑料止回阀   产品型号 H44Fs
  驱动方式 手动   连接形式 法兰
  结构形式 旋启式   密封材料 氟塑料
  压力范围 0.6~1.6MPa   公称通径 DN20-DN400
  常用材质 铸铁、球墨铸铁、碳钢   技术咨询 021-31007323



一、H44Fs旋启式衬氟塑料止回阀介绍

  H44Fs旋启式衬氟塑料止回阀可以在硫酸、硝酸、醋酸、磷酸、盐酸、过氯化氢、王水等强腐蚀性介质下正常使用。该止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合。

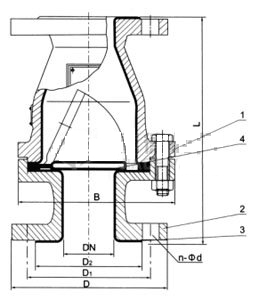

H44Fs旋启式衬氟塑料止回阀 结构图

设计与制造:GB12236
结构长度:GB12221
法兰连接尺寸:GB4216

二、H44Fs旋启式衬氟塑料止回阀用途

    该阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点。H41Fs升降式衬氟塑料止回阀适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向启闭。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:0.6、1.0、1.6

三、H44Fs旋启式衬氟塑料止回阀测试

衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

四、H44Fs旋启式衬氟塑料止回阀材料

上阀体:铸铁、球墨铸铁、碳钢 下阀体:铸铁、球墨铸铁、碳钢 衬里:氟塑料
阀瓣:碳钢完全包覆氟塑料

五、H44Fs旋启式衬氟塑料止回阀部件列表

1、上阀体、2、下阀体3、阀体衬里4、阀瓣
公称通径 公称压力 工作压力 L D D1 D2 n-Фd B 质量
20 1.0 1.0 160 105 75 59 4-14 128
25 160 115 85 68 4-14 128
32 180 140 100 78 4-18 150 4.5
40 200 150 110 88 4-18 160 7
50 230 165 125 102 4-18 178 8
65 290 185 145 122 4-18 205 10
80 310 200 160 133 8-18 230 18
100 350 220 180 158 8-18 255 24
125 400 250 210 184 8-18 305 30.5
150 480 285 240 212 8-22 345 47.5
200 500 340 295 268 8-22 415 63.5
250 0.6 0.6 550 395 350 320 12-22 495 96.5
300 0.4 620 445 400 370 12-22 540 14
350 698 505 460 430 16-22 620 244
400 787 565 515 482 16-22 680
