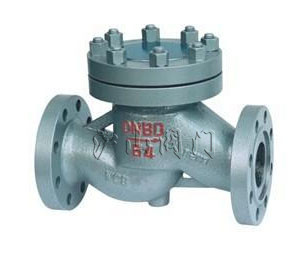

H41N升降式止回阀


H41N升降式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 升降式止回阀   产品型号 H41N
  驱动方式 手动   连接形式 法兰
  结构形式 升降式   密封材料 尼龙塑料
  压力范围 1.6~6.4MPa   公称通径 DN15-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、H41N升降式止回阀介绍

H41N升降式止回阀(卧式止回阀) 结构图-沪山阀门制造(上海)有限公司

   H41N升降式止回阀具有结构简单,动作可靠,维修方便等优点,广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。H724X-浮球阀可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。


二、H41N升降式止回阀主要设计参数


设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12237-89 JB/T79-94、GB9113-2000 GB12221-89 DN15~DN200mm PN1.6、2.5、4.0MP

三、H41N升降式止回阀主要性能参数


公称压力 壳体试验 密封试验 适用介质 适宜温度
2.5 3.75 2.75 液化气、天然气等 -40~+80℃
4.0 6.0 4.4

四、H41N升降式止回阀主要零件材料


阀体、盖板 阀瓣 密封面
WCB 碳钢 不锈钢和尼龙

五、H41N升降式止回阀主要外形尺寸


公称通径 DN(mm) H41N-25型主要尺寸(mm) 重量
L D D1 D2 b f Z-фd H D3 (kg)
15 130 95 65 45 16 2 4-14 100 - 5
20 150 105 75 55 16 2 4-14 105 - 7
25 160 115 85 65 16 2 4-14 115 100 9
32 190 135 100 78 18 2 4-18 120 120 10
40 200 145 110 85 18 3 4-18 140 135 15
50 230 160 125 100 20 3 4-18 150 150 20
65 290 180 145 120 22 3 8-18 160 175 25
80 310 195 160 135 22 3 8-18 175 200 32
100 350 230 190 160 24 3 8-23 200 230 57
125 400 270 220 188 28 3 8-25 230 273 -
150 480 300 250 218 30 3 8-25 265 330 -
200 600 360 310 278 34 3 12-25 300 365 -
注:不锈钢止回阀尚有生产,H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
