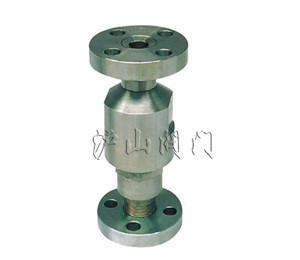

H42H锻钢立式升降止回阀


H42H锻钢立式升降止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 锻钢立式升降止回阀   产品型号 H42H
  驱动方式 手动   连接形式 法兰
  结构形式 升降式   密封材料 不锈钢
  压力范围 16.0~32.0MPa   公称通径 DN10-DN40
  常用材质 锻钢   技术咨询 021-31007323





一、H42H锻钢立式升降止回阀产品介绍

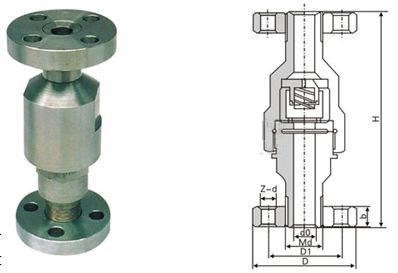

H42H/Y锻钢立式升降止回阀 结构图

  H42H锻钢立式升降止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,H42立式止回阀而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。

二、H42H锻钢立式升降止回阀主要规格和外形尺寸 单位: mm
公称压力 PN DN D0 D DI Md Z-D H b 重量 (㎏)
16.0MPa 15 15 95 60 M24×2 3-18 240 20 5.5
25 23 105 68 M33×2 3-18 262 20 7.5
32 29 115 80 M42×2 4-18 285 22 10
40 39 165 115 M52×2 6-26 285 28 19.5
32.0MPa 10 11 95 60 M24×2 3-18 234 20 5.5
15 17 105 68 M33×2 3-18 240 20 6
25 23 115 80 M42×2 4-18 262 22 8.5
32 29 135 95 M48×2 4-22 285 25 12
40 42 165 115 M64×2 6-26 316 32 21
