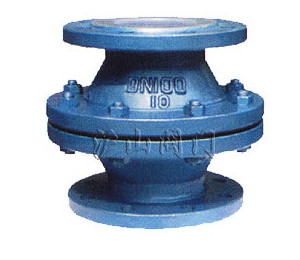

H40Fs浮球式衬氟塑料止回阀


H40Fs浮球式衬氟塑料止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 浮球式衬氟塑料止回阀   产品型号 H40Fs
  驱动方式 手动   连接形式 法兰
  结构形式 浮球式   密封材料 氟塑料
  压力范围 0.6~1.0MPa   公称通径 DN15-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、H40Fs浮球式衬氟塑料止回阀介绍

H40Fs浮球式衬氟塑料止回阀 结构图

  H40Fs浮球式衬氟塑料止回阀阀体及阀瓣的密封面采用不锈钢堆焊。当介质按规定方向流动时,阀瓣受介质力的作用,被开启,介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

设计与制造:GB12235
结构长度:GB12221
法兰连接尺寸:GB4216

二、H40Fs浮球式衬氟塑料止回阀用途

       H41J升降式衬胶止回阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路,防止各类管路或设备上的介质逆流的单向启闭。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:0.6、1.0、

三、H40Fs浮球式衬氟塑料止回阀测试

衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

四、H40Fs浮球式衬氟塑料止回阀材料

上阀体:铸铁、球墨铸铁、碳钢 下阀体:铸铁、球墨铸铁、碳钢 衬里:氟塑料
球体:铝合金球芯完全包覆氟塑料


五、H40Fs浮球式衬氟塑料止回阀部件列表
1、上阀体、2、下阀体3、阀体衬里4、球体
公称通径 公称压力 工作压力 L D D1 H n-Фd 质量
15 1.0 0.6 150 95 70 95 4-14 4
20 150 105 75 100 4-14 4.5
25 152 115 90 125 4-14 6
40 165 150 110 145 4-18 10
50 178 165 125 165 4-18 13.5
65 190 185 145 205 8-18 18
80 203 200 160 240 8-18 23.5
100 229 220 180 270 8-18 38
125 325 250 210 286 8-18 60
150 394 285 240 380 8-22 90
200 457 340 295 440 8-22
