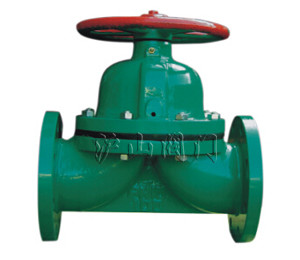

G41J(衬胶)堰式隔膜阀


G41J(衬胶)堰式隔膜阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 衬胶堰式隔膜阀   产品型号 G41J
  驱动方式 手动   连接形式 法兰
  结构形式 堰式   密封材料 衬胶
  压力范围 0.6~1.6MPa   公称通径 DN15-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



G41J(衬胶)堰式隔膜阀介绍



G41J(衬胶)堰式隔膜阀部件列表:
1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78



一、G41J(衬胶)堰式隔膜阀用途:
用途:G41F(无衬里)、G41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6


二、G41J(衬胶)堰式隔膜阀材料:
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
阀杆:碳钢、不锈钢
手轮:铸铁


三、G41J(衬胶)堰式隔膜阀测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1


四、G41J(衬胶)堰式隔膜阀特点:
结构特点:隔膜阀是一种特殊形式的截断阀;
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。


五、G41J(衬胶)堰式隔膜阀主要尺寸及重量:

公称通径
DN
公称压力
Mpa
工作压力
Mpa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
质量
15 1.5 1.0 125 95 65 4-14 2 105 116 120 4.5
20 135 105 75 4-14 2 117 128 120 4.5
25 145 115 85 4-14 2 121 135 120 5
32 160 140 100 4-18 2 132 150 120 7
40 180 150 110 4-18 3 156 176 140 9
50 210 165 125 4-18 3 169 195 140 12.5
65 250 185 145 4-18 3 200 236 200 19
80 300 200 160 4-18 3 216 256 200 25.5
100 350 220 180 8-18 3 270 322 280 40
125 400 250 210 8-18 3 315 380 320 62
150 460 285 240 8-22 3 378 458 320 80.5
200 0.6 0.4 570 340 295 8-22 4 518 638 400 146
250 680 395 350 12-22 4 583 720 500 240
300 790 445 400 12-22 4 698 778 500 334
350 900 505 460 16-22 4 723 883 500 371
400 0.25 1000 565 515 16-26 4 868 1078 640 584
