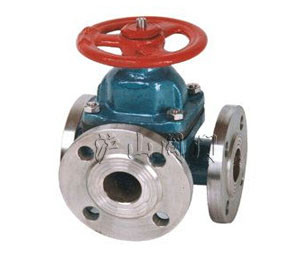

| 产品名称： | 衬胶三通隔膜阀 | 产品型号： | G49J |
| 驱动方式： | 手动 | 连接形式： | FL |
| 结构形式： | 三通 | 密封材料： | 衬胶 |
| 压力范围： | 1.0MPa | 公称通径： | DN25-DN80 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、G49J衬胶三通隔膜阀介绍
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
G49J衬胶三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，G49W(无衬里)、G49J(衬胶)三通隔膜阀适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
质量 |
|
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5．5 |
|
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8．5 |
||
|
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12．5 |
||
|
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
||
|
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24．5 |
||
|
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33．5 |
