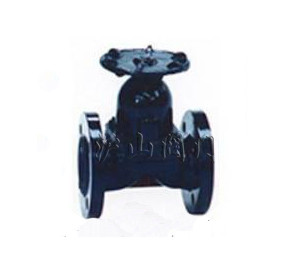

| 产品名称: | 引进手动衬胶衬氟塑料隔膜阀 | 产品型号: | EG41W、EG41J |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 结构形式: | 密封材料: | 衬胶衬氟塑料 | |
| 压力范围: | 0.6~1.6MPa | 公称通径: | DN20-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、引进手动衬胶衬氟塑料隔膜阀介绍

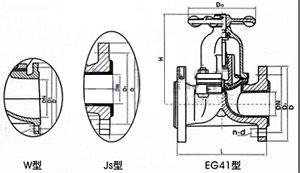

EG41型 W型 JS型
EG41W-16,10.6型 G41W-10.6型
EG41J16,10.6型 G41J-10.6型
EG41FS-16,10.6型 G41FS-10.6型
设计与制造按:GB12239或BS5156
结构长度按:GB12221或BS5156
法兰连接尺寸按:GB4216.4或BS4504
试验与检验按:GB/T13927或BS5156
二、引进手动衬胶衬氟塑料隔膜阀性能规范
| 型号 |
公称压力 PN(Mpa) |
试验压力PS(Mpa) | 适用介质 | 工作温度(℃) | |
| 壳体试验 | 密封试验 | ||||
| EG41J-6 | 0.6 | 0.9 | 0.66 |
W.非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外) |
≤100 ≤85 ≤150 |
| EG41J-10 | 1.0 | 1.5 | 1.1 | ||
| EG41J-16 | 1.6 | 2.4 | 1.76 | ||
| G41J-6 | 0.6 | 0.9 | 0.66 | ||
| G41J-10 | 1.0 | 1.5 | 1.1 | ||
三、引进手动衬胶衬氟塑料隔膜阀外形连接尺寸及重量
| 型号 |
公称通径 DN(mm) |
尺寸 | 质量(㎏) | |||||||
| J型 | W型 | f | D1 | D | D0 | n-d | H | |||
| EG41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13.5 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13.5 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17.5 | 131 | 6.5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17.5 | 142 | 7.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17.5 | 167 | 10.5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 203 | 17.5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17.5 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
| 300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
| EG41WJFS-10 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13.5 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13.5 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17.5 | 131 | 6.5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17.5 | 142 | 7.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17.5 | 167 | 10.5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 203 | 17.5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17.5 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| EG41WJFS-6 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 319 | 47 |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
| 300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
