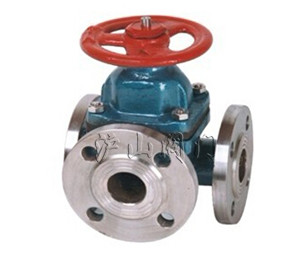

G49W无衬里三通隔膜阀


G49W无衬里三通隔膜阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 无衬里三通隔膜阀   产品型号 G49W
  驱动方式 手动   连接形式 法兰
  结构形式 三通   密封材料 本体材料
  压力范围 1.0MPa   公称通径 DN25-DN80
  常用材质 碳钢、不锈钢、球墨铸铁   技术咨询 021-31007323



一、G49W(无衬里)三通隔膜阀介绍


G49W(无衬里)三通隔膜阀


设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78
部件列表:1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮



二、G49W(无衬里)三通隔膜阀用途:

G49W(无衬里)三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,直流式衬胶隔膜阀适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN1.0



三、G49W(无衬里)三通隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
阀杆:碳钢、不锈钢
手轮:铸铁



四、G49W(无衬里)三通隔膜阀测试:

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1



五、G49W(无衬里)三通隔膜阀结构特点:

隔膜阀是一种特殊形式的截止阀;
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。



六、G49W(无衬里)三通隔膜阀主要尺寸及重量:



DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

1.0

1.0

160

96

115

85

4-14

108

120

66

5.5

32

180

118

135

100

4-18

138

157

96

8.5

40

200

135

145

110

4-18

147

167

96

12.5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24.5

80

310

210

195

160

4-18

212

252

230

33.5
