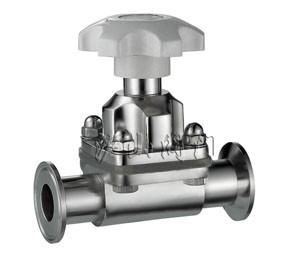

药用卫生级隔膜阀


药用卫生级隔膜阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 药用卫生级隔膜阀   产品型号 药用卫生级隔膜阀
  驱动方式 手动   连接形式 法兰
  适用温度 150℃   密封材料 橡胶
  压力范围 1.0MPa   公称通径 DN15-DN50
  常用材质 SUS316L无铁合金    技术咨询 021-31007323



一、药用卫生级隔膜阀介绍

工业标准:ISO、DIN、IDF

 药用卫生级隔膜阀

部件列表:1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮

药用卫生级隔膜阀隔膜采用进口加强硅橡胶,阀体经高速精加工抛光处理。G41C堰式搪瓷隔膜阀光洁度达到Ra0.2um,绝对无菌、无孔角、
广泛应用于生物、制药、电子等无菌要求很高的系统。适用温度:≤
150℃压力等级:PN(MPa) 1.0

二、药用卫生级隔膜阀材料:

阀体:SUS316L无铁合金
隔膜:硅橡胶

三、药用卫生级隔膜阀测试:

衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

四、药用卫生级隔膜阀 I 型连接管焊接(图1)



公称通径 DN

公称压力
MPa

A
mm

B
mm

E
mm

F
mm

15

1.0

108

34

80

89/99

20

118

50.5

80

91/102

25

127

50.5

80

110/123

32

146

50.5

80

129/138

40

159

50.5

120

139/159

50

191

64

120

159/186
