产品名称：
|

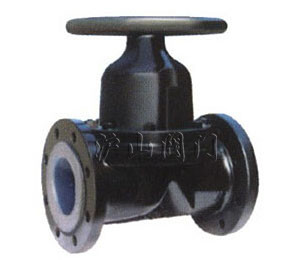

衬氟塑料堰式隔膜阀
|
产品型号：
|
EG41F(无衬里)、EG41Fs
|
|
驱动方式：
|
手动
|
连接形式：
|
法兰
|
|
结构形式：
|
堰式
|
密封材料：
|
氟塑料
|
|
压力范围：
|
0.6-1.6MPa
|
公称通径：
|
DN15-DN400
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀介绍
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004
一、EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀用途：
EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料。
适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6
二、EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀测试：
衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁 阀杆：碳钢、不锈钢 手轮：铸铁
结构特点：
EG46W(无衬里)、EG46J(衬胶) 直通式隔膜阀是一种特殊形式的截断阀
1. 弹性密封的开闭件，确保没有内漏
；2. 流线型的流道。使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种节制，并具有良好的耐腐蚀性。

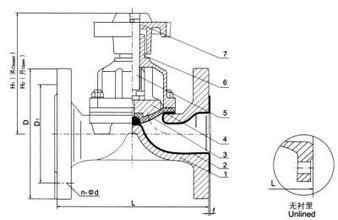

部件列表：1、 阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
|
公称通径
|
公称压力
|
工作压力
|
L
|
D
|
D1
|
n-Фd
|
f
|
H1
|
H2
|
D0
|
质量
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
90
|
99
|
66
|
2
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
66
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
66
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
96
|
6.5
|
|
40
|
259
|
150
|
110
|
4-18
|
2
|
136
|
156
|
96
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
118
|
10
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
198
|
273
|
230
|
23.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
266
|
320
|
280
|
34
|
|
125
|
356
|
250
|
210
|
8-18
|
3
|
319
|
386
|
280
|
44
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
380
|
453
|
368
|
67.5
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
506
|
626
|
400
|
141.5
|
|
250
|
635
|
395
|
350
|
12-22
|
5
|
598
|
734
|
500
|
229
|
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
5
|
698
|
778
|
560
|
321
|
|
350
|
787
|
505
|
460
|
16-22
|
5
|
723
|
883
|
560
|
360
|
|
400
|
0.25
|
914
|
565
|
515
|
16-26
|
5
|
868
|
1078
|
640
|
584
|
