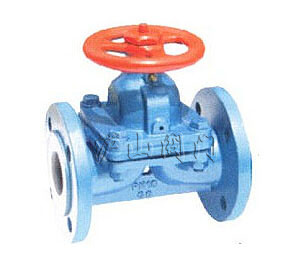

AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀


AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 衬氟塑料堰式隔膜阀   产品型号 AG41F、AG41Fs
  驱动方式 手动   连接形式 法兰
  结构形式 堰式   密封材料 氟塑料
  压力范围 1.6MPa   公称通径 DN15-DN400
  常用材质 碳钢、不锈钢、球墨铸铁   技术咨询 021-31007323



一、AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀介绍

AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀
设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸: ANSI B16.1

二、AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀用途:

AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种氟塑料。
适用于不同工作温度和流体管路。AG41W(无衬里)、AG41J(衬胶)堰式隔膜阀适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里和隔膜材料)
压力等级:125、150


三、AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀测试:
衬里层:电火花检测
实验与检验按APL598标准
公称压力:PN阀体:Lb×1.5 密封:Lb×1.1


四、AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀材料:
阀体:铸铁、球墨铸铁、碳钢、不锈钢 阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、氟塑料 隔膜:氟塑料
阀瓣:铸铁 阀杆:碳钢、不锈钢 手轮:铸铁

部件列表:
1、 阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮

公称通径 公称压力 L D D1 n-Фd f
DN NPS Class mm mm/in mm/in in mm
15 1/2 150 108/125 89/31/2 60.5/23/8 4-5/8 2
20 3/4 117/135 98/37/8 70/23/4 4-5/8 2
25 1 127/145 108/41/4 79.5/31/8 4-5/8 2
32 11/4 146/160 117/45/8 89/31/2 4-5/8 2
40 11/2 159/180 127/5 98.5/31/2 4-5/8 2
50 2 190/210 152/6 120.5/43/4 4-3/4 2
65 21/2 125 216/260 178/7 139.5/51/2 4-3/4 2
80 3 254/300 190/71/2 152.5/6 4-3/4 2
100 4 305/350 229/9 190.5/71/2 8-3/4 2
125 5 356/400 254/10 219/81/2 8-7/8 2
150 6 406/460 279/11 241.5/91/2 8-7/8 2
200 8 521/570 343/121/2 298.5/113/4 8-7/8 2
250 10 635/680 406/16 362/141/4 12-1 2
300 12 749/790 483/19 432/17 12-1 2
350 14 787/900 55/21 12 12-11/8 2
400 16 914/1000 597/231/2 540/211/4 16-11/8 2
