部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

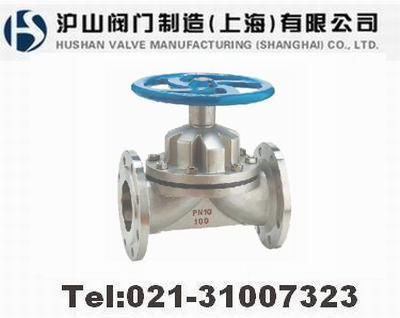

一、EG41W 卫生级隔膜阀用途：
高真空隔膜阀专用于控制制药、饮用食类介质的各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
二、EG41W 卫生级隔膜阀材料:
阀体：不锈钢
阀盖：不锈钢
阀瓣：不锈钢
食品级隔膜：无毒橡胶
阀杆：不锈钢
手轮：铸铁、不锈钢
三、EG41W 卫生级隔膜阀测试:
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
四、EG41W 卫生级隔膜阀主要尺寸参数:
|
DN
|
公称压力
MPa
|
工作压力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Фd
mm
|
f
mm
|
H1
mm
|
b
mm
|
D0
mm
|
质量
Kg/kilos
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
84
|
92
|
66
|
2
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
105
|
66
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
66
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
96
|
6.5
|
|
40
|
159
|
150
|
110
|
4-18
|
2
|
136
|
156
|
96
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
96
|
10.5
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
17.5
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
190
|
230
|
230
|
25.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
242
|
285
|
280
|
36
|
|
125
|
356
|
250
|
210
|
8-18
|
3
|
285
|
348
|
280
|
47.5
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
353
|
431
|
368
|
74
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
445
|
537
|
483
|
143
|
