堰式搪瓷隔膜阀-G41C堰式搪瓷隔膜阀
您的位置:首页>>产品中心  >>G41C堰式搪瓷隔膜阀更新时间:2026-04-30 11:17:25

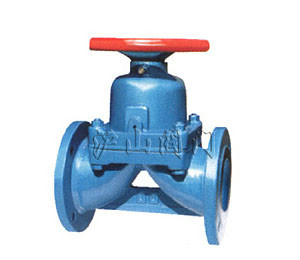

G41C堰式搪瓷隔膜阀

G41C堰式搪瓷隔膜阀
G41C堰式搪瓷隔膜阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 堰式搪瓷隔膜阀   产品型号 G41C
  驱动方式 手动   连接形式 法兰
  结构形式 堰式   密封材料 橡胶
  压力范围 1.6~6.4MPa   公称通径 DN15-DN250
  常用材质 碳钢、不锈钢、铸铁   技术咨询 021-31007323



一、G41C堰式搪瓷隔膜阀介绍

G41C堰式搪瓷隔膜阀结构图


 G41C堰式搪瓷隔膜阀适用于工作温度、≤100℃的一般腐蚀性介质管路上作启闭作用。SEG41W卫生级隔膜阀本阀专用于控制制药、
          饮用食类介质的各类管路或设备上作启闭及节流用。
          压力等级:0.6
          设计与制造:GB12239
          结构长度:GB12221、JB1688
          法兰连接尺寸:GB4216、JB78

二、G41C堰式搪瓷隔膜阀测试:

         衬里层:电火花检测
         实验与检验按GB/T13927标准
         公称压力:PN 阀体:PN×1.5 密封:PN×1.1


三、G41C堰式搪瓷隔膜阀材料:
            阀体:铸铁 阀盖:铸铁 衬里:玻璃搪瓷 隔膜:橡胶、氟塑料
           阀瓣:铸铁 阀杆:碳钢 手轮:铸铁
           结构特点:
           1. 搪瓷表面十分光滑和具有格力金属离子的特性。
           2. 具有良好的耐磨性和电绝缘性。
部件列表:1、 阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮

公称通径 公称压力 工作压力 L D D1 n-Фd H1 H2 D0 质量
15 1.0 0.6 125 95 65 4-14 105 112 100 3
20 135 105 75 4-14 116 125 100 4
25 145 115 85 4-14 123 137 120 5.5
332 160 140 100 4-18 134 152 120 7
40 180 150 110 4-18 155 175 140 9
50 210 165 125 4-18 171 197 140 12
65 250 185 145 4-18 206 240 200 19
80 300 200 160 4-48 220 260 200 26
100 350 220 180 8-18 272 324 280 39
125 400 250 210 8-18 338 406 280 63
150 460 285 240 8-23 380 460 320 86
200 0.4 570 340 295 8-23 506 626 400 142
250 680 395 350 12-23 590 726 500 261

相关产品:

EG41Fs(衬氟塑料)堰式隔膜阀 EG46J(衬胶) 直通式隔膜阀 G49W三通隔膜阀
EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀 药用卫生级隔膜阀 G49J衬胶三通隔膜阀
引进手动衬胶衬氟塑料隔膜阀 G45J直流式衬胶隔膜阀 直通式隔膜阀
手动隔膜阀 EG41W卫生级隔膜阀   G49W无衬里三通隔膜阀
EG46W(无衬里)直通式隔膜阀 G41W(无衬里)堰式隔膜阀 G41F(无衬里)堰式隔膜阀
EG41F(无衬里)堰式隔膜阀 G41F(无衬里)堰式隔膜阀 G41J(衬胶)堰式隔膜阀
