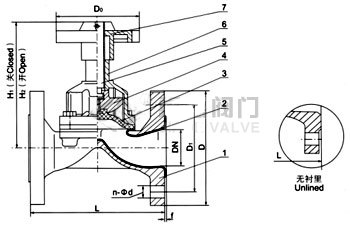

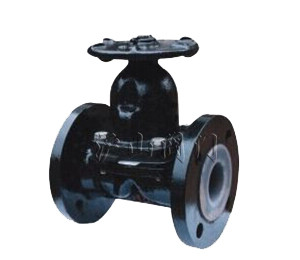

EG41W（无衬里）EG41J(衬胶)堰式隔膜阀部件列表：1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7.手轮
设计与制造：BS5156
结构长度：5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
一、EG41W（无衬里）EG41J(衬胶) 堰式隔膜阀用途：
EG41F(无衬里)EG41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃
压力等级：PN(MPa) 0.6 1.0 1.6
二、EG41W（无衬里）EG41J(衬胶) 堰式隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
三、EG41W（无衬里）EG41J(衬胶) 堰式隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1
四、EG41W（无衬里）EG41J(衬胶) 堰式隔膜阀结构特点：
隔膜阀是一种特殊形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
五、EG41W（无衬里）EG41J(衬胶) 堰式隔膜阀主要连接尺寸：
公称通径
DN
|
公称压力
MPa
|
工作压力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Фd
mm
|
f
mm
|
H1
mm
|
H2
mm
|
D0
mm
|
质量
Kg/kilos
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
90
|
99
|
66
|
2
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
66
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
66
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
96
|
6.5
|
|
40
|
159
|
150
|
110
|
4-18
|
2
|
136
|
56
|
96
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
96
|
10
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
190
|
230
|
230
|
23.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
242
|
285
|
280
|
34
|
|
125
|
356
|
250
|
210
|
8-18
|
3
|
285
|
648
|
280
|
44
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
353
|
431
|
368
|
67.5
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
445
|
537
|
483
|
141.5
|
|
250
|
635
|
395
|
350
|
12-22
|
5
|
598
|
734
|
500
|
229
|
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
5
|
698
|
778
|
560
|
321
|
|
350
|
787
|
505
|
460
|
16-22
|
5
|
723
|
883
|
560
|
360
|
|
400
|
0.25
|
914
|
565
|
515
|
16-26
|
5
|
868
|
1078
|
640
|
584
|
