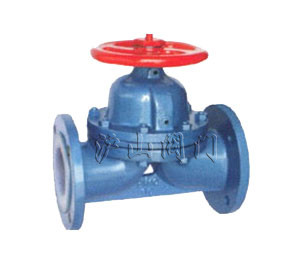

G41Fs(衬氟塑料)堰式隔膜阀



产品名称：	衬氟塑料堰式隔膜阀	产品型号：	G41Fs
驱动方式：	手动	连接形式：	法兰
结构形式：	堰式	密封材料：	氟塑料
压力范围：	1.6MPa	公称通径：	DN15-DN400
常用材质：	碳钢、不锈钢、球墨铸铁	技术咨询：	021-31007323

G41Fs(衬氟塑料)堰式隔膜阀介绍

设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

一、G41Fs(衬氟塑料)堰式隔膜阀用途：

G41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质。
内腔表面无衬里或覆有可供选择的各种氟塑料，EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃、
（可按照衬里和隔膜材料）压力等级：0.6、1.0、1.6

二、G41Fs(衬氟塑料)堰式隔膜阀测试：

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料 隔膜：氟塑料
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁

三、G41Fs(衬氟塑料)堰式隔膜阀结构特点：

隔膜阀是一种特殊形式的截断阀
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道。使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种节制，并具有良好的耐腐蚀性。

四、G41Fs(衬氟塑料)堰式隔膜阀部件列表：

1、 阀体2、阀体衬里3、隔膜4、阀瓣5、阀盖6、阀杆7、阀杆螺母8、手轮9、锁紧螺母

公称通径	公称压力	工作压力	L	D	D1	n-Фd	f	H1	H2	D0	质量
15	1.0	1.0	125	95	65	4-14	2			100	4.5
20			135	105	75	4-14	2			100	4.5
25			145	115	85	4-14	2	121	135	120	5
332			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	175	140	9
50			210	165	125	4-18	3	169	195	140	12.5
65		0.6	250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-48	3	216	256	200	25.5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	338	406	320	62
150			460	285	240	8-22	3	384	464	320	80.5
200		0.4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	598	724	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0.25	1000	565	515	16-25	4	868	1078	640	584
