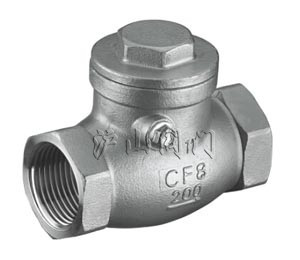

内螺纹旋启式止回阀


内螺纹旋启式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 内螺纹旋启式止回阀   产品型号 H14
  驱动方式 手动、气动、电动   连接形式 内螺纹
  结构形式 旋启式   密封材料 聚四氟乙烯PTFE
  压力范围 2.5MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、内螺纹旋启式止回阀介绍


内螺纹旋启式止回阀 结构图

  内螺纹旋启式止回阀的功能是用来防止管路中的介质倒流。锻钢立式升降止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。用于介质单向流动的管路上,阻止介质回流,以防发生事故。

  适用介质为:水、油品、蒸汽、酸性介质等。

二、内螺纹旋启式止回阀应用规范

公称压力:2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G·NPT.BSPT.BSP DIN259/2999

三、内螺纹旋启式止回阀主要零件材料

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

摇杆插销

不锈钢316/304

4

阀瓣

不锈钢CF8M/CF8

5

螺塞

不锈钢316/304

6

螺塞垫片

聚四氟乙烯PTFE


四、内螺纹旋启式止回阀主要连接尺寸及重量

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

A

15

20

25

32

40

50

65



H

42

51

60

67

75

81

93

104

L

65

80

90

105

120

140

180

200
