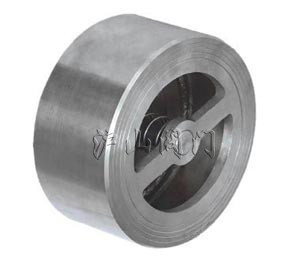

| 产品名称: | 对夹升降式止回阀 | 产品型号: | H71 |
| 驱动方式: | 手动 | 连接形式: | 对夹 |
| 结构形式: | 升降式 | 密封材料: | 橡胶 |
| 压力范围: | 1.0~16.0MPa | 公称通径: | DN15-DN200 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、H71对夹升降式止回阀介绍

H71对夹升降式止回阀产品实用材料采用耐腐蚀不锈钢。可在任何位置的管路上安装,防止介质逆流,锅炉给水系统上回,其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。H46双瓣止回阀运用范围广泛,水、汽、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。
二、对夹升降式止回阀的型号、材料及主要参数
|
配管法兰 |
公称压力 |
常规产品型号 |
||||||
|
JB/T74-90 GB9112- 9124、
HG20592-
20614
|
PN1.0MPa |
H71H-10C |
H71W10P |
H71W10P8 |
H71W10P3 |
H71W10R |
H71W10R8 |
H71W10R3 |
|
PN1.6MPa |
H71H-16C |
H71H-16P |
H71H-16P8 |
H71H-16P3 |
H71H-16R |
H71H-16R8 |
H71H-16R3 |
|
|
PN2.5MPa |
H71H-25 |
H71H-25P |
H71H-25P8 |
H71H-25P3 |
H71H-25R |
H71H-25R8 |
H71H-25R3 |
|
|
PN4.0MPa |
H71H-40 |
H71H-40P |
H71H-40P8 |
H71H-40P3 |
H71H-40R |
H71H-40R8 |
H71H-40R3 |
|
|
PN6.3MPa |
H71H-63 |
H71H-63P |
H71H-63P8 |
H71H-63P3 |
H71H-63R |
H71H-63R8 |
H71H-63R3 |
|
|
PN10.0MPa |
H71H-100 |
H71H-100P |
H71H-100P8 |
H71H-100P3 |
H71H-100R |
H71H-100R8 |
H71H-100R3 |
|
|
PN16.0MPa |
H71H-160 |
H71H-160P |
H71H-160P8 |
H71H-160P3 |
H71H-160R |
H71H-160R8 |
H71H-160R3 |
|
|
CB/T9112- 9124、
HG20615-
20635、SH3406
|
PN2.0MPa |
H71H-20C |
- |
H71H-20P8 |
H71H-20P3 |
- |
H71H-20R8 |
H71H-20R3 |
|
PN5.0MPa |
H71H-50 |
- |
H71H-50P8 |
H71H-50P3 |
- |
H71H-50R8 |
H71H-50R3 |
|
|
PN11.0MPa |
H71H-110 |
- |
H71H-110P8 |
H71H-110P3 |
- |
H71H-110R8 |
H71H-110R3 |
|
|
PN15.0MPa |
H71H-150 |
- |
H71H-150P8 |
H71H-150P3 |
- |
H71H-150R8 |
H71H-150R3 |
|
|
ANSIB16.5 |
Class150 |
H71H-A1C |
- |
H71H-A1CP8 |
H71H-A1P3 |
- |
H71H-A1R8 |
H71H-A1R3 |
|
Class300 |
H71H-A3 |
- |
H71H-A3P8 |
H71H-A3P3 |
- |
H71H-A3R8 |
H71H-A3R3 |
|
|
Class600 |
H71H-A6 |
- |
H71H-A6P8 |
H71H-A6P3 |
- |
H71H-A6R8 |
H71H-A6R3 |
|
|
Class900 |
H71H-A9 |
- |
H71H-A9P8 |
H71H-A9P3 |
- |
H71H-A9R8 |
H71H-A9R3 |
|
|
主 要 零 件 材 料 |
阀体 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|
阀瓣
|
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12TMo2i |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
压圈
|
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12TMo2i |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
弹簧 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12TMo2i |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
适用工况 |
适用介质 |
水、蒸汽、 油品等 |
硝酸等腐蚀性介质 |
强氧化性 介质 |
醋酸等腐蚀性介质 |
尿素等腐 蚀性介质 |
||
|
适用温度(℃) |
-29~425 |
-196~540 |
-196~425 |
-196~540 |
-196~455 |
|||
|
注:本表为常规对夹式止回阀的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法 |
||||||||
三、H71对夹升降式止回阀主要尺寸及重量
|
公称压力 PN MPa |
公称 通径 DN mm |
尺寸(mm) |
重量 (Kg) |
配管法兰(供参考) |
||||||||
|
L |
D |
D2 |
D3 |
D4 |
D5 |
螺栓孔中心 圆直径Dl |
螺栓 数量 |
螺栓直径d |
螺栓 长度Ll |
|||
|
PN1.0MPa PN1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
75 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
70 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
100 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.80 |
110 |
4 |
M16 |
105 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
4 |
M16 |
130 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
125 |
2.2 |
160 |
8 |
M16 |
135 |
|
|
100 |
65 |
162 |
95 |
115 |
135 |
150 |
3.4 |
180 |
8 |
M16 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
132 |
- |
9.0 |
210 |
8 |
M16 |
180 |
|
|
150 |
106 |
218 |
127 |
150 |
158 |
- |
14 |
240 |
8 |
M20 |
210 |
|
|
PN1.0MPa |
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
8 |
M20 |
240 |
|
PN1.6MPa |
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
12 |
M20 |
240 |
|
PN2.5MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.80 |
110 |
4 |
M16 |
115 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
|
200 |
140 |
284 |
165 |
200 |
208 |
- |
26 |
310 |
12 |
M24 |
260 |
|
|
PN4.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.80 |
110 |
4 |
M16 |
115 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
|
200 |
140 |
291 |
165 |
200 |
208 |
- |
28 |
320 |
12 |
M27 |
275 |
|
|
公称压力 PN MPa |
公称通径 DN mm |
尺寸(mm) |
重量 (Kg) |
配管法兰(供参考) |
|||||||
|
L |
D |
D2 |
D3 |
D4 |
螺栓孔中心圆直径D1 |
螺栓 数量 |
螺栓直径d |
螺栓 长度Ll |
|||
|
PN6.3MPa |
15 |
25 |
62 |
15 |
25 |
25 |
0.5 |
75 |
4 |
M12 |
100 |
|
20 |
31.5 |
73 |
19 |
30 |
30 |
0.7 |
90 |
4 |
M16 |
115 |
|
|
25 |
35.5 |
83 |
24 |
36 |
36 |
1.0 |
100 |
4 |
M16 |
130 |
|
|
32 |
40 |
89 |
31 |
43 |
43 |
1.3 |
110 |
4 |
M20 |
140 |
|
|
40 |
45 |
104 |
39 |
52 |
52 |
2.0 |
125 |
4 |
M20 |
150 |
|
|
50 |
56 |
114 |
48 |
62 |
62 |
3.2 |
135 |
4 |
M20 |
160 |
|
|
65 |
63 |
138 |
62 |
75 |
75 |
4.5 |
160 |
8 |
M20 |
170 |
|
|
80 |
71 |
148 |
76 |
90 |
90 |
5 |
170 |
8 |
M20 |
180 |
|
|
100 |
80 |
174 |
95 |
112 |
112 |
7 |
200 |
8 |
M24 |
200 |
|
|
125 |
110 |
211 |
110 |
125 |
132 |
13 |
240 |
8 |
M27 |
245 |
|
|
150 |
125 |
248 |
127 |
150 |
158 |
22 |
280 |
8 |
M30 |
270 |
|
|
200 |
160 |
310 |
165 |
200 |
208 |
40 |
345 |
12 |
M33 |
325 |
|
|
PN10.0MPa |
15 |
25 |
62 |
15 |
25 |
25 |
0.6 |
75 |
4 |
M12 |
100 |
|
20 |
31.5 |
73 |
19 |
30 |
30 |
1.0 |
90 |
4 |
M16 |
115 |
|
|
25 |
35.5 |
83 |
24 |
36 |
36 |
1.3 |
100 |
4 |
M16 |
130 |
|
|
32 |
40 |
89 |
31 |
43 |
43 |
1.6 |
110 |
4 |
M20 |
140 |
|
|
40 |
45 |
104 |
39 |
52 |
52 |
2.5 |
125 |
4 |
M20 |
150 |
|
|
50 |
56 |
120 |
48 |
62 |
62 |
3.8 |
145 |
4 |
M24 |
175 |
|
|
65 |
63 |
144 |
62 |
75 |
75 |
6 |
170 |
8 |
M24 |
185 |
|
|
80 |
71 |
154 |
76 |
90 |
90 |
7 |
180 |
8 |
M24 |
195 |
|
|
100 |
80 |
181 |
95 |
112 |
112 |
10 |
210 |
8 |
M27 |
220 |
|
|
125 |
110 |
218 |
110 |
132 |
132 |
18 |
250 |
8 |
M30 |
265 |
|
|
150 |
125 |
258 |
127 |
158 |
158 |
30 |
290 |
12 |
M30 |
285 |
|
|
200 |
160 |
324 |
165 |
208 |
208 |
56 |
360 |
12 |
M33 |
345 |
|
|
PN16.0MPa (JB/T74-90) |
15 |
25 |
58 |
15 |
25 |
25 |
0.6 |
75 |
4 |
M16 |
70 |
|
20 |
31.5 |
69 |
19 |
30 |
30 |
0.9 |
90 |
4 |
M20 |
85 |
|
|
25 |
35.5 |
79 |
24 |
36 |
36 |
1.3 |
100 |
4 |
M20 |
90 |
|
|
32 |
41 |
92 |
31 |
43 |
43 |
1.7 |
115 |
4 |
M22 |
100 |
|
|
40 |
45 |
100 |
39 |
52 |
52 |
2.2 |
125 |
4 |
M24 |
110 |
|
|
50 |
56 |
142 |
48 |
62 |
62 |
5.6 |
165 |
4 |
M22 |
115 |
|
|
65 |
63 |
162 |
62 |
75 |
75 |
7.5 |
190 |
8 |
M27 |
130 |
|
|
80 |
71 |
176 |
76 |
90 |
90 |
9 |
205 |
8 |
M27 |
140 |
|
|
100 |
80 |
208 |
95 |
112 |
112 |
14 |
240 |
8 |
M30 |
155 |
|
|
125 |
110 |
247 |
110 |
132 |
132 |
27 |
285 |
8 |
M36 |
195 |
|
|
150 |
125 |
280 |
127 |
158 |
158 |
38 |
318 |
12 |
M36 |
210 |
|
|
200 |
160 |
356 |
165 |
208 |
208 |
76 |
400 |
12 |
M42 |
260 |
|
五、H71对夹升降式止回阀主要尺寸及重量
|
公称压力 PN MPa |
公称通径 DN mm |
尺寸(mm) |
重量 (Kg) |
配管法兰(供参考) |
|||||||
|
L |
D |
D2 |
D3 |
D4 |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓直径d |
螺栓长度L1 |
|||
|
PN16.0MPa (GB/T9112-9124) (HG20592-20635) |
15 |
25 |
62 |
15 |
25 |
25 |
0.6 |
75 |
4 |
M12 |
115 |
|
20 |
31.5 |
73 |
19 |
30 |
30 |
1.0 |
90 |
4 |
M16 |
135 |
|
|
25 |
35.5 |
83 |
24 |
36 |
36 |
1.3 |
100 |
4 |
M16 |
145 |
|
|
32 |
40 |
89 |
31 |
43 |
43 |
1.6 |
110 |
4 |
M20 |
160 |
|
|
40 |
45 |
104 |
39 |
52 |
52 |
2.5 |
125 |
4 |
M20 |
170 |
|
|
50 |
56 |
120 |
48 |
62 |
62 |
3.8 |
145 |
4 |
M24 |
195 |
|
|
65 |
63 |
144 |
62 |
75 |
75 |
6 |
170 |
8 |
M24 |
210 |
|
|
80 |
71 |
154 |
76 |
90 |
90 |
7 |
180 |
8 |
M24 |
225 |
|
|
100 |
80 |
181 |
95 |
112 |
112 |
10 |
210 |
8 |
M27 |
250 |
|
|
125 |
110 |
218 |
110 |
125 |
132 |
18 |
250 |
8 |
M30 |
295 |
|
|
150 |
125 |
258 |
127 |
150 |
158 |
30 |
290 |
12 |
M30 |
325 |
|
|
200 |
160 |
325 |
165 |
200 |
208 |
58 |
360 |
12 |
M33 |
375 |
|
|
注:不同的法兰标准其尺寸有一定的差异,故配管法兰的螺栓直径d、螺栓长度L,等尺寸仅供参考。本表中配管法兰尺寸主要以JB/T74—90标准系列2为依据。 |
|||||||||||
|
压力级 |
公称通径 |
尺寸(mm) |
重量 (Kg) |
配管法兰(供参考) |
|||||||||||
|
NPS |
DN |
L |
D |
D2 |
D3 |
D4 |
螺栓孔心 圆直径D1 |
螺栓 数量 |
螺栓直径d |
螺栓长度L1 |
|||||
|
in |
mm |
RF |
RJ |
||||||||||||
|
Class150 PN2.0MPa |
1/2 |
15 |
25 |
46 |
15 |
25 |
25 |
0.28 |
60.5 |
4 |
1/2 |
M14 |
90 |
- |
|
|
3/4 |
20 |
31.5 |
56 |
19 |
30 |
30 |
0.42 |
70 |
4 |
1/2 |
M14 |
100 |
- |
||
|
1 |
25 |
35.5 |
65 |
24 |
36 |
36 |
0.56 |
79.5 |
4 |
1/2 |
M14 |
105 |
120 |
||
|
11/4 |
32 |
40 |
74 |
31 |
43 |
43 |
0.75 |
89 |
4 |
1/2 |
M14 |
115 |
130 |
||
|
11/2 |
40 |
45 |
84 |
39 |
52 |
52 |
1.3 |
98.5 |
4 |
1/2 |
M14 |
120 |
135 |
||
|
2 |
50 |
56 |
103 |
48 |
62 |
62 |
2.1 |
120.5 |
4 |
5/8 |
M16 |
140 |
155 |
||
|
21/2 |
65 |
63 |
122 |
62 |
75 |
75 |
2.8 |
139.5 |
4 |
5/8 |
M16 |
155 |
170 |
||
|
3 |
80 |
71 |
135 |
76 |
90 |
90 |
3.6 |
152.5 |
4 |
5/8 |
M16 |
165 |
180 |
||
|
4 |
100 |
80 |
173 |
95 |
112 |
112 |
4.8 |
190.5 |
8 |
5/8 |
M16 |
175 |
190 |
||
|
Class300 PN5.0MPa |
5 |
125 |
110 |
195 |
110 |
125 |
132 |
12 |
216.0 |
8 |
3/4 |
M20 |
210 |
225 |
|
|
6 |
150 |
125 |
220 |
127 |
150 |
158 |
17 |
241.5 |
8 |
3/4 |
M20 |
230 |
245 |
||
|
8 |
200 |
160 |
277 |
165 |
200 |
208 |
29 |
298.5 |
8 |
3/4 |
M20 |
270 |
285 |
||
|
1/2 |
15 |
25 |
52 |
15 |
250 |
25 |
0.3 |
66.5 |
4 |
1/2 |
M14 |
95 |
105 |
||
|
3/4 |
20 |
31.5 |
65 |
19 |
30 |
30 |
0.46 |
82.5 |
4 |
5/8 |
M16 |
110 |
125 |
||
|
1 |
25 |
35.5 |
72 |
24 |
36 |
36 |
0.6 |
89 |
4 |
5/8 |
M16 |
115 |
130 |
||
|
11/4 |
32 |
40 |
81 |
31 |
43 |
43 |
0.8 |
98.5 |
4 |
5/8 |
M16 |
125 |
140 |
||
|
11/2 |
40 |
45 |
94 |
39 |
52 |
52 |
1.5 |
114.5 |
4 |
3/4 |
M20 |
140 |
155 |
||
|
2 |
50 |
56 |
110 |
48 |
62 |
62 |
2.4 |
127.0 |
8 |
5/8 |
M16 |
145 |
170 |
||
|
压力级 |
公称通径 |
尺寸(mm) |
重量 (Kg) |
配管法兰(供参考) |
||||||||||
|
NPS |
DN |
L |
D |
D2 |
D3 |
D4 |
螺栓孔中心圆直径D1 |
螺栓 数量 |
螺栓直径d |
螺栓长度L1 |
||||
|
in |
mm |
RF |
RJ |
|||||||||||
|
Class300 PN5.0MPa |
11/2 |
65 |
63 |
128 |
62 |
75 |
75 |
3.0 |
149.0 |
8 |
3/4 |
M20 |
170 |
190 |
|
3 |
80 |
71 |
147 |
76 |
90 |
90 |
4.0 |
168.5 |
8 |
3/4 |
M20 |
185 |
205 |
|
|
4 |
100 |
80 |
179 |
95 |
112 |
112 |
5.5 |
200.0 |
8 |
3/4 |
M20 |
200 |
220 |
|
|
5 |
125 |
110 |
214 |
110 |
125 |
132 |
13 |
235.0 |
8 |
3/4 |
M20 |
235 |
255 |
|
|
6 |
150 |
125 |
249 |
127 |
150 |
158 |
22 |
270.0 |
12 |
3/4 |
M20 |
255 |
275 |
|
|
8 |
200 |
160 |
305 |
165 |
200 |
208 |
36 |
330.0 |
12 |
7/8 |
M24 |
305 |
325 |
|
|
Class600 PN11.0MPa |
1/2 |
15 |
25 |
52 |
15 |
25 |
25 |
0.4 |
66.5 |
4 |
1/2 |
M14 |
95 |
105 |
|
3/4 |
20 |
31.5 |
65 |
19 |
30 |
30 |
0.8 |
82.5 |
4 |
5/8 |
M16 |
110 |
125 |
|
|
1 |
25 |
35.5 |
72 |
24 |
36 |
36 |
1.0 |
89.0 |
4 |
5/8 |
M16 |
115 |
130 |
|
|
11/4 |
32 |
40 |
81 |
31 |
43 |
43 |
1.3 |
98.5 |
4 |
5/8 |
M16 |
125 |
140 |
|
|
11/2 |
40 |
45 |
94 |
39 |
52 |
52 |
1.8 |
114.5 |
4 |
3/4 |
M20 |
145 |
160 |
|
|
2 |
50 |
56 |
110 |
48 |
62 |
62 |
2.8 |
127.0 |
8 |
5/8 |
M16 |
155 |
170 |
|
|
21/2 |
65 |
63 |
128 |
62 |
75 |
75 |
4 |
149.0 |
8 |
3/4 |
M20 |
175 |
195 |
|
|
3 |
80 |
71 |
147 |
76 |
90 |
90 |
6 |
168.5 |
8 |
3/4 |
M20 |
190 |
210 |
|
|
4 |
100 |
80 |
191 |
95 |
112 |
112 |
11 |
216.0 |
8 |
7/8 |
M24 |
220 |
240 |
|
|
5 |
125 |
110 |
239 |
110 |
125 |
132 |
25 |
267.0 |
8 |
1 |
M27 |
265 |
285 |
|
|
6 |
150 |
125 |
264 |
127 |
150 |
158 |
32 |
292.0 |
12 |
1 |
M27 |
290 |
310 |
|
|
8 |
200 |
160 |
318 |
165 |
200 |
208 |
52 |
349.0 |
12 |
11/8 |
M30 |
345 |
365 |
|
|
Class900 PN15.0MPa |
1/2 |
15 |
25 |
62 |
15 |
25 |
25 |
0.6 |
82.5 |
4 |
3/4 |
M20 |
125 |
140 |
|
3/4 |
20 |
31.5 |
69 |
19 |
30 |
30 |
0.9 |
89.0 |
4 |
3/4 |
M20 |
135 |
150 |
|
|
1 |
25 |
35.5 |
77 |
24 |
36 |
36 |
1.2 |
101.5 |
4 |
7/8 |
M24 |
155 |
170 |
|
|
11/4 |
32 |
40 |
87 |
31 |
43 |
43 |
1.5 |
111.0 |
4 |
7/8 |
M24 |
160 |
175 |
|
|
11/2 |
40 |
45 |
97 |
39 |
52 |
52 |
2.0 |
124.0 |
4 |
1 |
M27 |
175 |
190 |
|
|
2 |
50 |
56 |
140 |
48 |
62 |
62 |
5.5 |
165.0 |
8 |
7/8 |
M24 |
195 |
210 |
|
|
21/2 |
65 |
63 |
162 |
62 |
75 |
75 |
7.5 |
190.5 |
8 |
1 |
M27 |
215 |
230 |
|
|
3 |
80 |
71 |
165 |
76 |
90 |
90 |
8 |
190.5 |
8 |
7/8 |
M24 |
210 |
225 |
|
|
4 |
100 |
80 |
204 |
95 |
112 |
112 |
14 |
235.0 |
8 |
11/8 |
M30 |
245 |
260 |
|
|
5 |
125 |
110 |
245 |
110 |
125 |
132 |
27 |
279.5 |
8 |
11/4 |
M33 |
290 |
310 |
|
|
6 |
150 |
125 |
286 |
127 |
150 |
158 |
41 |
317.5 |
12 |
11/8 |
M30 |
310 |
325 |
|
|
8 |
200 |
160 |
356 |
165 |
200 |
208 |
76 |
393.5 |
12 |
13/8 |
M36 |
375 |
390 |
|
|
注:l、不同的法兰标准其尺寸有一定的差异故配管法兰的螺栓直径d、螺桂长度Ll等尺寸仅供参考。 2、RF表示突面法兰;RJ表示环连接面法兰。 |
||||||||||||||
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
