HQ41X滑道滚球式止回阀-滑道滚球式止回阀
您的位置:首页>>产品中心  >>HQ41X滑道滚球式止回阀更新时间:2026-04-30 11:18:16

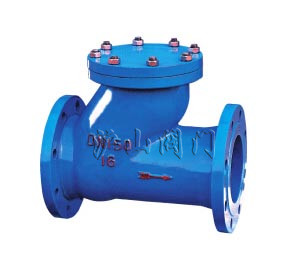

HQ41X滑道滚球式止回阀

HQ41X滑道滚球式止回阀
HQ41X滑道滚球式止回阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 滑道滚球式止回阀   产品型号 HQ41X
  驱动方式 手动   连接形式 法兰
  结构形式 球式   密封材料 橡胶
  压力范围 1.0~1.6MPa   公称通径 DN50-DN350
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、HQ41X 滑道滚球式止回阀介绍

      HQ41X滑道滚球式止回阀采用橡胶包皮球为阀瓣在介质的作用下可在阀体内的整体式滑道上作上下滚动从而打开或关闭阀门密封性能好消声式关闭不产生水锤。阀体采用全水流通道流量大.阻力小.水头损失比旋启式小50%,水平或垂直安装均可,徽阻缓闭止回阀用于冷水、热水、工业及生活污水管网更适合潜水排污泵介质温度为0-80℃。




二、HQ41X 滑道滚球式止回阀主要技术参数


型号

公称压力MPa

壳体试验压力MPa

密封试验压力MPa

阀体、阀体材料

HQ41X-10

1.0

1.5

1.1

H200

HQ41X-10

1.6

2.4

1.76

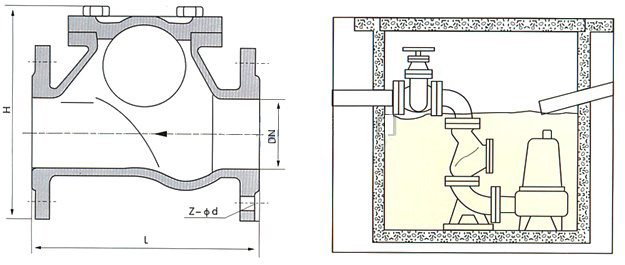

三、HQ41X 滑道滚球式止回阀主要尺寸


公称通径DN(mm)

L

H

50

180

185

65

200

210

80

260

245

100

300

280

125

350

335

150

400

400

200

500

495

250

600

600

300

700

715

350

800

820
