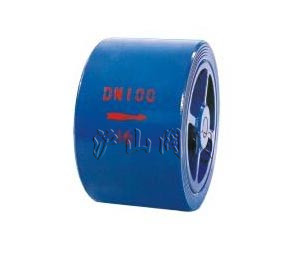

CVWR型对夹式静音止回阀


CVWR型对夹式静音止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 对夹式静音止回阀   产品型号 CVWR型
  驱动方式 手动   连接形式 对夹
  结构形式 对夹式   密封材料 橡胶
  压力范围 1.0~1.6MPa   公称通径 DN40-DN250
  常用材质 碳钢、不锈钢、铸铁   技术咨询 021-31007323





一、CVWR型对夹式静音止回阀介绍

     CVWR型对夹式静音止回阀采用流体型设计.水头损失较小.内部弹簧可加速关闭达到静音效果:金属对金属确保密封的可靠性.安装空间小。可安装于水泵出水口处,能避免产生水锤、水击声和破坪性冲击达到防止逆流和保护设备的目的。H44X(SFCV)型橡胶瓣止回阀广泛用于给排水、消防、建筑、暖通、工业系统。

CVWR型对夹式静音止回阀 结构图


二、CVWR型对夹式静音止回阀主要技术参数


公称通径

DN40-250mm

公称压力

1.0/1.6MPa

工作温度

0℃-80℃

密封试验

1.1倍公称压力

壳体试验

1.5倍公称压力


三、CVWR型对夹式静音止回阀材质说明


序号

零件名称

材质

1

阀体

GG25

2

阀瓣

Bronze

3

弹簧

SUS316

4

阀座

Bronze


四、CVWR型对夹式静音止回阀主要外形尺寸 (法兰钻孔接GB/Tl724]6-1998标准)单位mm


型号

公称通径

L

D

CVWR-0040

DN40

45

90

CVWR-0050

DN50

55

105

CVWR-0065

DN65

70

125

CVWR-0080

DN80

75

140

CVWR-0100

DN100

95

160

CVWR-0125

DN125

115

195

CVWR-0150

DN150

135

215

CVWR-0200

DN200

160

270

CVWR-0250

DN250

200

325
