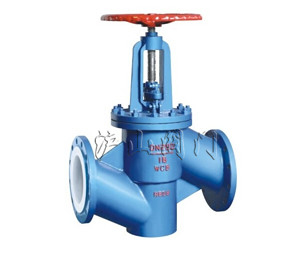

J41Fs衬氟塑料截止阀


J41Fs衬氟塑料截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 衬氟塑料截止阀   产品型号 J41Fs
  驱动方式 手动   连接形式 对夹、法兰
  结构形式 直通式   密封材料 氟塑料
  压力范围 0.6~1.6MPa   公称通径 DN15-DN350
  常用材质 碳钢、不锈钢、铸铁   技术咨询 021-31007323



J41Fs衬氟塑料截止阀介绍

J41Fs衬氟塑料截止阀
设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216

一、J41Fs衬氟塑料截止阀用途

J41Fs衬氟塑料截止阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,衬胶截止阀适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度:≤80℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:0.6、1.0、1.6

二、J41Fs衬氟塑料截止阀测试

衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

三、J41Fs衬氟塑料截止阀材料

阀体:铸铁、碳钢 不锈钢 阀盖:铸铁、碳钢 不锈钢 衬里:氟塑料
阀瓣:碳钢 、不锈钢,完全包覆氟塑料 阀杆:碳钢、不锈钢,部分包覆氟塑料 手轮:铸铁、碳钢

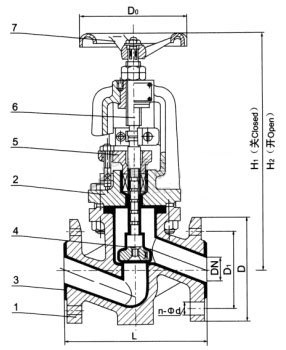

四、J41Fs衬氟塑料截止阀部件列表

1、阀体、2、阀盖3、阀体4、阀瓣5、压盖子6、阀杆7、手柄
公称通径 公称压力 工作压力 L D D1 n-Фd H1 H2 D0 质量
15 1.6   1.0 1.6 130 95 65 4-14 225 240 100 4
20 150 105 75 4-14 230 250 100 6
25 160 115 85 4-14 264 288 120 8
32 180 140 100 4-18 272 296 120 10.5
40 200 150 110 4-18 300 325 140 16.5
50 230 165 125 4-18 321 346 140 18
65 290 185 145 4-18 366 396 160 26
80 310 200 160 6/2-18 400 438 200 36.5
100 350 220 180 6/2-18 476 517 280 58
125 1.0 400 250 210 6/2-18 530 560 280 64
150 480 285 240 6/2-22 650 605 320 85
200 495 340 295 6/2-22 650 770 360 155
250 0.6 622 395 350 8/4-22 690 810 400 243
300 698 445 400 8/4-22 730 845 400 295
350 787 505 460 12/4-22
