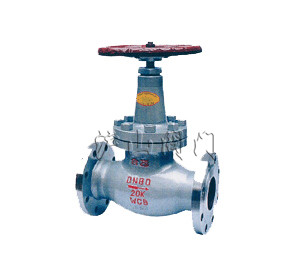

| 产品名称: | 天然气截止阀 | 产品型号: | JIS |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 结构形式: | 铸钢 | 密封材料: | 不锈钢、尼龙、橡胶 |
| 压力范围: | 1.0~1.6MPa | 公称通径: | DN15-DN200 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
JIS天然气截止阀介绍

一、JIS天然气截止阀产品概述
天然气截止阀采用弹性V形聚四氟乙烯或丁晴橡胶作为动密封填料,由填料盖/不锈钢弹簧提供初始密封,填料密封性能随介质压力上升而增强,既具有密封性能,无需人工维护,以区别于其它阀门。压力表截止阀适用于大多数高中压燃气输送管线、混气站、储配站等场合。二、JIS天然气截止阀主要设计参数
| 设计、制造 | 法兰连接 | 结构长度 | 公称通径 | 公称压力 |
|
GB/T12235-89、 JIS B2071、B2081 |
JB/T79-94、GB9113-2000、 JIS B2212、B2214 |
GB12221-89、 JIS B2002 |
DN15~300mm | PN1.6、2.5、4.0MPa、10K、20K |
三、JIS天然气截止阀主要性能参数
| 公称压力 | 壳体试验 | 密封试验 | 上密封试验 | 适用介质 | 适宜温度 | |
| JIS-10K | 1.6 | 2.4 | 1.76 | 1.76 |
液化气、 天然气等 |
-40~+80℃ |
| 2.5 | 3.75 | 2.75 | 2.75 | |||
| JIS-20K | 4.0 | 6.0 | 4.4 | 4.4 | ||
四、JIS天然气截止阀主要零件材料
| 阀体、阀盖 | 阀杆、阀瓣 | 密封面 | 填料 |
| WCB | 不锈钢 | 不锈钢和尼龙 | 聚四氟乙烯、丁晴橡胶 |
五、JIS天然气截止阀主要外形尺寸
| JIS 10K PN1.6、2.5MPa | |||||||||||
| 公称通径DN | 主要连接尺寸(mm) |
重量 (kg) |
|||||||||
| (mm) | in | d | L | D | D1 | D2 | b | Z-фd | H | Do | |
| 15 | 1/2 | 15 | 108 | 95 | 70 | 52 | 12 | 4-15 | 240 | 125 | |
| 20 | 3/4 | 20 | 117 | 100 | 75 | 58 | 14 | 4-15 | 240 | 125 | |
| 25 | 1 | 25 | 127 | 125 | 90 | 70 | 14 | 4-19 | 242 | 125 | |
| 32 | 11/4 | 322 | 140 | 135 | 100 | 80 | 16 | 4-19 | 175 | 125 | |
| 40 | 11/2 | 40 | 165 | 140 | 105 | 80 | 16 | 4-19 | 286 | 160 | |
| 50 | 2 | 51 | 203 | 155 | 120 | 100 | 16 | 4-19 | 360 | 200 | 24 |
| 65 | 21/2 | 64 | 216 | 175 | 140 | 120 | 18 | 4-19 | 380 | 200 | 34 |
| 80 | 3 | 76 | 241 | 185 | 150 | 130 | 18 | 8-19 | 415 | 250 | 42 |
| 100 | 4 | 102 | 292 | 210 | 175 | 155 | 18 | 8-19 | 465 | 280 | 70 |
| 125 | 5 | 127 | 356 | 250 | 210 | 185 | 20 | 8-23 | 515 | 300 | |
| 150 | 6 | 152 | 406 | 280 | 240 | 215 | 22 | 8-23 | 545 | 355 | 120 |
| 200 | 8 | 203 | 495 | 330 | 290 | 265 | 22 | 12-23 | 675 | 400 | 200 |
| JIS 20K PN4.0MPa | |||||||||||
| 15 | 1/2 | 13 | 152 | 95 | 70 | 52 | 14 | 4-15 | 253 | 90 | |
| 20 | 3/4 | 19 | 178 | 100 | 75 | 58 | 16 | 4-15 | 298 | 100 | |
| 25 | 1 | 25 | 203 | 125 | 90 | 70 | 16 | 4-19 | 315 | 130 | |
| 32 | 11/4 | 32 | 216 | 135 | 100 | 80 | 18 | 4-19 | 300 | 150 | |
| 40 | 11/2 | 38 | 229 | 140 | 105 | 85 | 18 | 4-19 | 352 | 180 | |
| 50 | 2 | 51 | 267 | 155 | 120 | 100 | 22 | 8-19 | 420 | 200 | 32 |
| 65 | 21/2 | 64 | 292 | 175 | 140 | 120 | 24 | 8-19 | 465 | 250 | 45 |
| 80 | 3 | 76 | 318 | 200 | 160 | 135 | 26 | 8-23 | 490 | 280 | 60 |
| 100 | 4 | 102 | 356 | 225 | 185 | 160 | 28 | 8-23 | 590 | 355 | 100 |
| 125 | 5 | 127 | 400 | 270 | 225 | 195 | 30 | 8-25 | 690 | 405 | |
| 150 | 6 | 152 | 444 | 305 | 260 | 230 | 32 | 12-25 | 760 | 455 | 190 |
| 200 | 8 | 203 | 559 | 350 | 305 | 275 | 34 | 12-25 | 1070 | 600 | 310 |
