设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216
部件列表：1、阀体 2、阀盖 3、阀体衬里 4、阀瓣 5、压盖子 6、阀杆 7、手轮

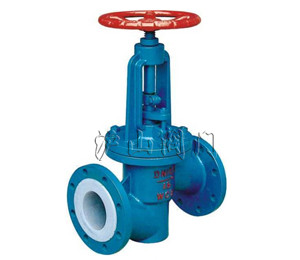

一、J41J衬胶截止阀用途
J41J衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，天然气截止阀适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。
适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN（MPa） 1.0 1.6
二、J41J衬胶截止阀材料
|
阀体
|
铸铁、球墨铸铁、碳钢、不锈钢
|
|
蝶板
|
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
|
|
阀杆
|
碳钢镀镍磷、不锈钢
|
|
阀座密封圈
|
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
|
|
手轮
|
铸铁、碳钢
|
三、J41J衬胶截止阀测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
四、J41J衬胶截止阀主要尺寸参数
|
公称通径DN
|
公称压力MPa
|
工作压力MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
Do
mm
|
质量
|
|
15
|
1.6
1.0
|
1.6
1.0
|
130
|
95
|
65
|
4-14
|
213
|
232
|
100
|
4
|
|
20
|
150
|
105
|
75
|
4-14
|
224
|
246
|
100
|
6
|
|
25
|
160
|
115
|
85
|
4-14
|
240
|
272
|
120
|
8
|
|
32
|
180
|
140
|
100
|
4-18
|
262
|
285
|
120
|
10.5
|
|
40
|
200
|
150
|
110
|
4-18
|
283
|
310
|
140
|
16.5
|
|
50
|
2360
|
165
|
125
|
4-18
|
311
|
345
|
140
|
18.
|
|
65
|
290
|
185
|
1451
|
4-18
|
366
|
410
|
160
|
26
|
|
80
|
310
|
200
|
60
|
6/2-18
|
388
|
430
|
200
|
36.5
|
|
100
|
350
|
220
|
180
|
6/2-18
|
463
|
535
|
280
|
58
|
|
125
|
400
|
250
|
210
|
6/2-18
|
495
|
575
|
380
|
64
|
|
150
|
480
|
285
|
240
|
6/2-22
|
560
|
60
|
320
|
85
|
|
200
|
495
|
340
|
295
|
6/2-22
|
615
|
715
|
360
|
155
|
|
250
|
622
|
405
|
355
|
10/2-22
|
790
|
935
|
500
|
243
|
|
300
|
698
|
460
|
410
|
10/2-22
|
908
|
1100
|
500
|
295
|
