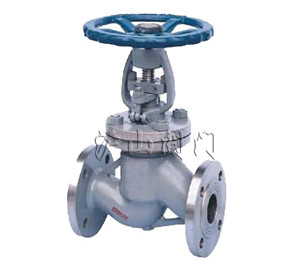

| 产品名称： | 国标波纹管截止阀 | 产品型号： | WJ41H |
| 驱动方式： | 手动 | 连接形式： | 对夹、法兰 |
| 结构形式： | 直通式 | 密封材料： | 堆焊Co基硬质合金 |
| 压力范围： | 1.6～16.0MPa | 公称通径： | DN15-DN800 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、国标波纹管截止阀主要用途
国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
二、国标波纹管截止阀结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管截止阀密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
三、国标波纹管截止阀技术规范
|
结构形式 |
BB-BG-OS Y |
|---|---|
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
GB12235 |
|
结构长度 |
GB12221 |
|
连接法兰 |
GB9113、JB/T79、HG20596 |
|
试验和检验 |
JB/T 9092、GB/T13927 |
四、国标波纹管截止阀产品性能规范
|
公称压力 （MPa） |
壳体试验压力 （MPa） | 密封试验压力 (MPa) | 适用温度 (℃) |
|---|---|---|---|
|
1.6 |
2.4 |
1.76 |
|
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
五、国标波纹管截止阀 主要零部件材质
|
序号 |
名称 | 材质 |
|---|---|---|
|
1 |
阀体 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
阀瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3 |
轴销 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
5 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
垫片 |
柔性石墨+不锈钢、PTFE |
|
7 |
阀盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
WCB、QT400-18 |
六、国标波纹管截止阀规格尺寸表
|
型号 |
WJ41-16 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
压力等级 |
PN16 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
|
型号 |
WJ41-25 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
压力等级 |
PN25 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
|
型号 |
WJ41-40 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
压力等级 |
PN40 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14.5 |
21 |
28 |
39 |
50 |
80 |
108 |
176 |
350 |
590 |
790 |
