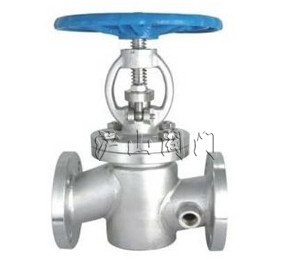

BJ41HW夹套保温直通式截止阀


BJ41HW夹套保温直通式截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 夹套保温直通式截止阀   产品型号 BJ41HW
  驱动方式 手动   连接形式 法兰
  结构形式 直通式   密封材料 硬质合金、不锈钢
  压力范围 1.6~2.5MPa   公称通径 DN15-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、BJ41HW夹套保温直通式截止阀介绍

夹套保温直通式截止阀介绍

BJ41HW夹套保温直通式截止阀,主要应用于化工、石油、制药、冶金等行业的系统管路中,主要作用是输送在常温状态下会凝固、易结晶的介质。夹套保温直通式截止阀两法兰之间焊装有金属夹套,在氧气专用截止阀的侧面和底部设置了夹套接口,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。BJ41W夹套保温直通式截止阀的连接法兰相较于普通截止阀要大一至两个规格。

二、BJ41HW夹套保温直通式截止阀优缺点

BJ41HW夹套保温直通式截止阀的优点如下:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间摩擦力小,寿命较长。
BJ41HW夹套保温直通式截止阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。

三、BJ41HW夹套保温直通式截止阀安装维护

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。

四、BJ41HW夹套保温直通式截止阀主要外形尺寸和连接尺寸(系列2)

型号

公称通径DN(mm)

尺寸(mm)

配应法兰

DN

L

D

D1

D2

b

Z-Φd

BJ41HW-16C P

15

130

115

85

65

14

4-Φ14

25

20

150

135

100

78

15

4-Φ18

32

25

160

145

110

85

16

4-Φ18

40

32

180

160

125

100

16

4-Φ18

50

40

200

180

145

120

18

4-Φ18

65

50

230

195

160

135

20

8-Φ18

80

65

290

215

180

155

20

8-Φ18

100

80

310

245

210

185

22

8-Φ18

125

100

350

280

240

210

24

8-Φ23

150

125

400

335

295

265

26

12-Φ23

200

150

480

405

335

320

30

12-Φ25

250

200

600

460

410

375

30

12-Φ25

300

BJ41HW-25C P

15

130

115

85

65

16

4-Φ14

25

20

150

135

100

78

18

4-Φ18

32

25

160

145

110

85

18

4Φ18

40

32

180

160

125

100

20

4-Φ18

50

40

200

180

145

120

22

8-Φ18

65

50

230

195

160

135

22

8-Φ18

80

65

290

230

190

160

24

8-Φ23

100

80

310

270

220

188

28

8-Φ25

125

100

350

330

250

218

30

8-Φ25

150

125

400

360

310

278

34

12-Φ25

200

150

480

425

370

332

36

12-Φ30

250

200

600

485

430

390

40

18-Φ30

300
