产品名称：
|

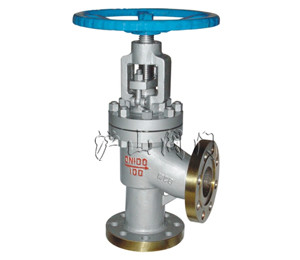

角式截止阀
|
产品型号：
|
J44F、J944F
|
|
驱动方式：
|
手动、电动
|
连接形式：
|
法兰
|
|
结构形式：
|
角式
|
密封材料：
|
硬质合金、橡胶、氟塑料
|
|
压力范围：
|
1.0～2.5MPa
|
公称通径：
|
DN15-DN300
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、角式截止阀概述
角式截止阀启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。纹管截止阀只适用于全开和全关，不允许作调节和节流。 API截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
二、角式截止阀介绍
角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
三、角式截止阀开启
角式截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
角式截止阀的安装与维护 手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
高温高压截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
保温截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
角式截止阀分为三类：直通式、直角式及直流式斜截止阀。
四、角式截止阀安装与维护
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
五、角式截止阀执行标准
设计与制造: SP-67(中线)结构长度: SP-67(窄系列) ANSI B16.10
法兰尺寸: ANSI B16.5(NPS≤24) API605(NPS＞24)压力试验:SPI 598
六、法兰连接截止阀（角式）
设计与制造符合中国国家标准
公称压力PN1.0～2.5(MPa) 公称通径 DN15～300(mm)
基本结构形式：角式（全衬里）基本型号：手动J44F3 J44F46电动J944F3 J944F46
七、角式截止阀产品性能规范
|
衬里、阀座
|
适用温度（℃）
|
适用介质
|
|
PTFE（F4）
|
≤180
|
除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
|
|
PCTFE（F3）
|
≤120
|
|
FEP（F46）
|
≤150
|
|
PFA（可熔性F4）
|
≤180
|
|
PVDF（F2）
|
≤100
|
|
RPTFE（RF4）
|
≤180
|
八、角式截止阀主要零件材料
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球体/阀杆
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
8
|
紧固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手柄
|
WCB
|
WCB
|
WCB
|
九、直角式截止阀
主要连接尺寸及重量
|
公称通径
|
标准值
|
参考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H1
|
H2
|
W(kg)
|
|
PN1.0(MPa)
|
|
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
100
|
245
|
270
|
7.5
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8
|
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
120
|
260
|
290
|
12
|
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
140
|
290
|
325
|
14
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
140
|
300
|
355
|
19
|
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
160
|
355
|
400
|
27
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
160
|
400
|
450
|
42
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
180
|
455
|
495
|
50
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-Φ18
|
180
|
530
|
560
|
64
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
240
|
605
|
650
|
85
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-Φ23
|
240
|
650
|
770
|
105
|
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-Φ23
|
280
|
680
|
800
|
135
|
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-Φ28
|
280
|
710
|
835
|
155
|
|
PN1.6(MPa)
|
|
|
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
100
|
245
|
270
|
7.5
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8.5
|
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
140
|
290
|
325
|
14
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
160
|
300
|
355
|
19
|
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
180
|
355
|
400
|
27
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-Φ18
|
240
|
400
|
450
|
42
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-Φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-Φ18
|
280
|
530
|
560
|
64
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
28
|
8-Φ23
|
320
|
605
|
650
|
85
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
30
|
12-Φ23
|
360
|
650
|
770
|
105
|
|
PN2.5(Mpa)
|
|
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
16
|
4-Φ14
|
120
|
245
|
270
|
7.5
|
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8.8
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
140
|
260
|
290
|
11
|
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
140
|
290
|
325
|
13
|
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
300
|
335
|
18
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
180
|
355
|
400
|
31
|
