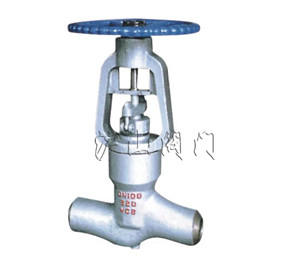

| 产品名称： | 水封截止阀 | 产品型号： | DSJ61、DSJ41 |
| 驱动方式： | 手动 | 连接形式： | 法兰、焊接 |
| 结构形式： | 直通式 | 密封材料： | 硬质合金、不锈钢 |
| 压力范围： | 2.5～4.0MPa | 公称通径： | DN10-DN200 |
| 常用材质： | 碳钢、锻钢 | 技术咨询： | 021-31007323 |
一、水封截止阀 主要用途
水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。
二、水封截止阀 结构特点
1、选材考究，符合国内外相关标准，材料全面质量高。
2、密封副配对先进合理，提高了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新颖 ，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、氧气截止阀填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作灵活，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料更换可在不停机情况下进行，方便快捷不影响系统运行。
三、水封截止阀应用范围
|
设计与制造 |
GB/T12235 | |
|---|---|---|
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
焊端尺寸 |
GB/T12224 |
|
|
法兰尺寸 |
JB/T79 |
|
|
检验与试验 |
JB/T9092 |
|
|
材 料 |
碳钢 |
ASME A105 |
|
标 志 |
GB/T12220 |
|
|
供 货 |
JB/T7928 |
|
四、水封截止阀主要零件材料及主要用途
|
阀体> |
阀盖> | 阀瓣> | 阀座 | 阀杆> | 填料> | 适用介质> |
适用温度 (≤℃)> |
|---|---|---|---|---|---|---|---|
|
WCB> |
25+D507MO> |
25+D577 |
2Crl3> |
柔性石墨> |
水、油品、蒸汽> |
425> |
|
|
A105 |
2Crl3+ |
2Crl3+ |
2Crl3> |
柔性石墨> |
水、油品、蒸汽> |
450> |
|
五、水封截止阀 主要外形尺寸、连接尺寸及质量
|
|

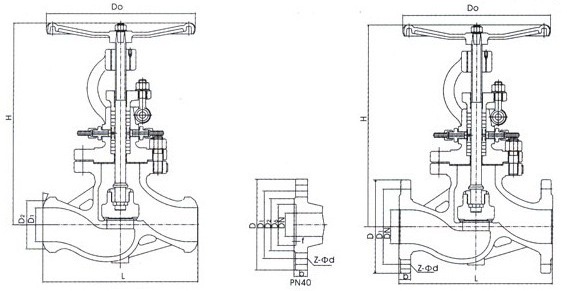

| 水封截止阀 结构图 |
|
公称压力 PN(MPa) |
公称通径 DN(mm) | 标准值 | 参 考 值 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | D6 | b | f | n | Z-φd | DO | H | 质量(kg) | ||
|
2．5 |
10 |
130 |
90 |
60 |
40 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
15 |
130 |
95 |
65 |
45 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
|
20 |
150 |
105 |
75 |
55 |
|
16 |
2 |
|
4-φ14 |
120 |
280 |
6 |
|
|
25 |
160 |
115 |
85 |
65 |
|
16 |
2 |
|
4-φ14 |
160 |
332 |
10 |
|
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
160 |
342 |
l1 |
|
|
40 |
200 |
145 |
110 |
85 |
|
18 |
3 |
|
4-φ18 |
200 |
395 |
17 |
|
|
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
43l |
24 |
|
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
280 |
457 |
33 |
|
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
320 |
505 |
47 |
|
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
360 |
549 |
62 |
|
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
400 |
62l |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
500 |
703 |
128 |
|
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
650 |
828 |
168 |
|
|
4．0 |
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
|
20 |
150 |
105 |
75 |
55 |
5l |
16 |
2 |
4 |
4-φ14 |
120 |
280 |
6 |
|
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-φ14 |
160 |
332 |
10 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-φ18 |
160 |
342 |
11 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-φ18 |
200 |
395 |
17 |
|
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
240 |
43l |
24 |
|
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
4-φ18 |
280 |
457 |
33 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
320 |
505 |
47 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
360 |
549 |
62 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
400 |
621 |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
500 |
703 |
128 |
|
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4．5 |
12-φ25 |
650 |
828 |
168 |
|
