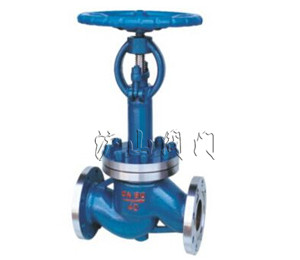

DJ41Y低温截止阀


DJ41Y低温截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 低温截止阀   产品型号 DJ41Y
  驱动方式 手动   连接形式 法兰
  结构形式 直通式   密封材料 硬质合金、STL/STL
  压力范围 1.0~16.0MPa   公称通径 DN50-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、DJ41Y低温截止阀介绍

DJ41Y低温截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的电动阀门非常适合作为切断或调节以及节流使用。

二、DJ41Y低温截止阀选用原则

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。

三、DJ41Y低温截止阀优点

角式截止阀在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。 开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。
公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
公称通径或口径:DN10~500、NPS 1/2 ~36"
连接方式:法兰、对焊、螺纹等
适用温度:-196℃~700℃
驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动
阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

四、DJ41Y低温截止阀工作原理

低温截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。
低温截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。

五、常用截止阀

1)直通式截止阀
2)角式截止阀;在角式截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。
3)直流式截止阀;在直流式或Y形截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。
4)柱塞式截止阀:这种形式的截止阀是常规截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。

六、DJ41Y低温截止阀特点

(1)结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间较长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
常用的截止阀有国标截止阀,美标截止阀,德标截止阀,日标截止阀,波纹管截止阀,低温截止阀。

七、DJ41Y低温截止阀执行标准

设计与制造

结构长度

法兰尺寸

压力-温度

试验与检验

JB/T7749

GB 12221

JB79

GB9131

JB/T9092

八、DJ41Y低温截止阀压力试验

公称压力PN

1.6

2.5

4.0

强度试验

2.4

3.8

6.0

水密封试验

1.8

2.8

4.4

上密封试验

1.8

2.8

4.4

气密封试验

0.4-0.7

九、DJ41Y低温截止阀主要零件材料及性能

体 盖 板

阀杆

密封面

垫片

填料

工作温度℃

适用介质

LCB

1Cr17Ni12

STL/STL

1Cr13/柔性石墨

低温石棉

PTFE

浸聚四氟乙

烯石棉绳

柔性石墨

-46

丙烷/丙烯

甲醇/乙烷

煤气/液氨



LC1

-60

LC2

-73

LC3

1Cr18Ni9Ti

-101

LC4

-115

CF8

-196

DJ41Y低温截止阀

规格 主要尺寸

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

D0

-46℃

-101℃

-196℃

凸面法兰

RF

DJ41Y-16L

DJ41Y-16LC1

DJ41Y-16LC2

DJ41Y-16LC3

DJ41Y-16LC4

DJ41Y-16P

DJ41Y-16R

50

230

160

125

100

16

4-Φ18

460

480

520

240

65

290

180

145

120

18

4-Φ18

475

505

525

280

80

310

195

160

135

20

8-Φ18

520

550

590

280

100

350

215

180

155

20

8-Φ18

545

575

615

320

125

400

245

210

185

22

8-Φ18

590

620

660

360

150

480

280

240

210

24

8-Φ23

650

680

730

400

200

600

335

295

265

26

12-Φ23

850

880

930

400

250

730

405

335

320

30

12-Φ25

956

986

1036

450

300

850

460

410

375

30

12-Φ25

1095

1125

1175

500

2.5MPa

50

230

160

125

100

20

4-Φ18

460

460

520

240

凸面法兰

RF

DJ41Y-25LCB

DJ41Y-25LC1

DJ41Y-25LC2

DJ41Y-25LC3

DJ41Y-25LC4

DJ41Y-25P

DJ41Y-25R

65

290

180

145

120

22

8-Φ18

475

505

525

280

80

310

195

160

135

22

8-Φ18

520

550

590

280

100

350

230

190

160

24

8-Φ23

545

575

615

320

125

400

270

220

188

28

8-Φ25

590

620

660

360

150

480

300

250

218

30

8-Φ25

650

680

730

400

200

600

360

310

278

34

12-Φ25

850

880

930

400

250

730

425

370

332

36

12-Φ30

956

986

1036

450

300

850

485

430

390

40

16-Φ30

1095

1125

1175

500

4.0MPa

50

230

160

125

100

20

4-Φ18

483

504

546

240

凸面法兰

RF

DJ41Y-40L

DJ41Y-40LC1

DJ41Y-40LC2

DJ41Y-40LC3

DJ41Y-40LC4

DJ41Y-40P

DJ41Y-40R

65

290

180

145

120

22

8-Φ18

499

530

551

280

80

310

195

160

135

22

8-Φ18

546

578

620

280

100

350

230

190

160

24

8-Φ23

572

604

646

320

125

400

270

220

188

28

8-Φ25

620

651

693

360

150

480

300

250

218

30

8-Φ25

683

741

767

400

200

600

375

320

282

38

12-Φ30

893

924

977

400

250

730

445

385

345

42

12-Φ34

1004

1035

1088

450

300

850

510

450

408

46

16-Φ34

1150

1181

1234

500
