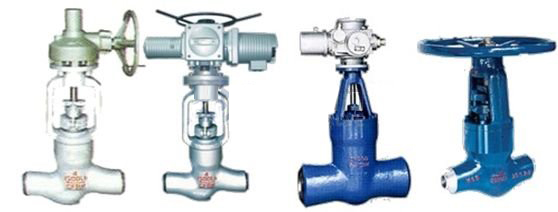

一、高温高压电站截止阀详细信息
截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,API截止阀非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
二、高温高压电站截止阀选用原则
1、高温、高压介质的管路或装置上宜选用截止阀。
2、管路上对流阻要求不严的管路上。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止阀、平衡阀或柱塞阀,如公称通经小于150mm的管路上。
三、高温高压电站截止阀优点
在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。 开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。
四、高温高压电站截止阀主要特点及用途
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤,密封性能好,寿命长。
3、结构紧凑,启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。
五、高温高压电站截止阀主要性能和使用范围
产品型号
|
公称压力PN(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度
|
适用介质
|
壳体强工
|
密封
|
P45
|
P55
|
P57
|
J61H/Y-100
|
10
|
15
|
11
|
|
|
|
≤450
|
水、蒸汽、油品
|
J61H/Y-200
|
20
|
30
|
22
|
|
|
|
J61H/Y-250
|
25
|
38
|
28
|
|
|
|
J61H/Y-320
|
32
|
48
|
36
|
|
|
|
J61Y-P54/100V
|
|
30
|
22
|
10
|
|
|
≤540
|
蒸汽
|
J61Y-P54/140V
|
|
38
|
28
|
14
|
|
|
J61Y-P54/170V
|
|
48
|
36
|
17
|
|
|
J61Y-P55/100V
|
|
38
|
28
|
|
10
|
|
≤555
|
J61Y-P55/140V
|
|
48
|
36
|
|
14
|
|
J61Y-P55/170V
|
|
53
|
39
|
|
17
|
|
J61Y-P57/100V
|
|
48
|
36
|
|
|
10
|
≤570
|
J61Y-P57/140V
|
|
55
|
40
|
|
|
14
|
J61Y-P57/170V
|
|
60
|
44
|
|
|
17
|
六、高温高压电站截止阀主要零件材料
零件名称
|
阀门
|
阀盖
|
阀杆
|
阀瓣
|
密封面
|
填料
|
阀杆螺母
|
手轮
|
紧固件
|
J61H型
|
25
WCB
|
25
40Cr
|
铬不锈钢
铬钼铝钢氨化
|
铬不锈钢
|
铬不锈钢
|
柔性石墨
|
铝青铜
|
可锻铸铁
|
优质碳钢 铬钼钢
|
J61Y型
|
25
WCB
|
25
40Cr
|
铬不锈钢
铬钼铝钢氨化
|
25
|
硬质合金
|
优质碳钢 铬钼钢
|
J61Y-P54型
|
ZG20CrMoV
12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA
25Cr2Mo1VA
|
12Cr1Mo1V
|
硬质合金
|
铬钼钢
|
J61Y-P55型
|
ZG15CrMoV
12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA
25Cr2Mo1VA
|
12Cr1Mo1V
|
硬质合金
|
铬钼钢
|
J61Y-P57型
|
ZG15CrMoV
12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA
25Cr2Mo1VA
|
12Cr1Mo1V
|
硬质合金
|
铬钼钢
|

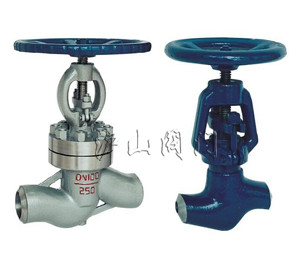

高温高压电站截止阀J61Y H-100、200、250、320
54 54 54
H61Y-P55/100V、P55/140V、P56/170V
57 57 57

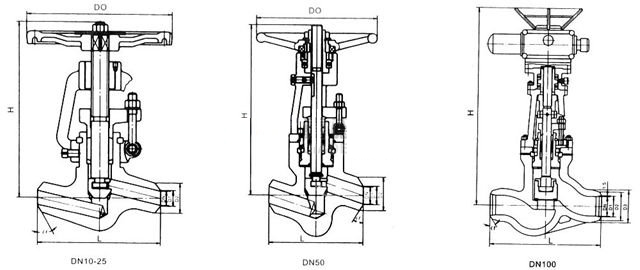

七、主要尺寸及重量
主要尺寸DN(mm)
|
主要尺寸及连接尺寸(mm)
|
重量(kg)
|
L
|
D1
|
D2
|
D3
|
a
|
H
|
D0
|
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
|
10
|
120
|
12
|
25
|
-
|
40°
|
185
|
140
|
2.8
|
15
|
170
|
17
|
36
|
-
|
40°
|
247
|
200
|
7.5
|
20
|
170
|
22
|
42
|
-
|
40°
|
248
|
200
|
9
|
25
|
170
|
26
|
42
|
-
|
40°
|
248
|
240
|
9.5
|
32
|
170
|
31
|
44
|
-
|
40°
|
248.5
|
280
|
15
|
50(1)
|
250
|
50
|
82
|
-
|
32°
|
450
|
320
|
60
|
50(2)
|
320
|
50
|
82
|
-
|
32°
|
450
|
320
|
64
|
65
|
430
|
69
|
100
|
110
|
32°
|
669
|
400
|
74
|
80
|
470
|
84
|
108
|
130
|
32°
|
669
|
450
|
112.5
|
100
|
560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
注:DN50为两种结构长度
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
|
10
|
120
|
12
|
28
|
-
|
40°
|
189
|
140
|
3
|
15
|
170
|
17
|
40
|
-
|
40°
|
250
|
200
|
9
|
20
|
170
|
22
|
46
|
-
|
40°
|
252
|
200
|
11
|
25
|
170
|
26
|
46
|
-
|
40°
|
254
|
240
|
13
|
32
|
170
|
31
|
49
|
-
|
40°
|
254
|
280
|
17
|
50(1)
|
250
|
50
|
90
|
-
|
32°
|
453
|
320
|
68
|
50(2)
|
320
|
50
|
90
|
-
|
32°
|
455
|
320
|
72
|
65
|
430
|
69
|
104
|
115
|
32°
|
630
|
400
|
83
|
80
|
470
|
84
|
110
|
140
|
32°
|
672
|
450
|
118
|
100
|
560
|
107
|
148
|
170
|
32°
|
761
|
500
|
185
|

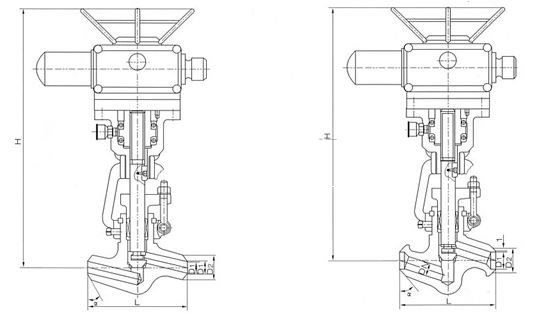

高温高压电动电站截止阀 J961H Y-100、200、250、320
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
主要性能规范和使用范围
产品型号
|
公称压力
PN/MPa
|
试验压力/MPa
|
工作压力/MPa
|
工作温度℃
|
适用介质
|
|
|
|
|
|
J961H Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤450
|
水、蒸汽、油品
|
J961H Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
J961H Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
J961H Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
J961Y-P54/100V
|
/
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸汽
|
J961Y-P54/140V
|
/
|
38
|
28
|
14
|
/
|
/
|
J961Y-P54/170V
|
/
|
48
|
36
|
17
|
/
|
/
|
J961Y-P55/100V
|
/
|
38
|
28
|
/
|
10
|
/
|
≤555
|
J961Y-P55/140V
|
/
|
48
|
36
|
/
|
14
|
/
|
J961Y-P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
J961Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
J961Y-P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
J961Y-P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|
