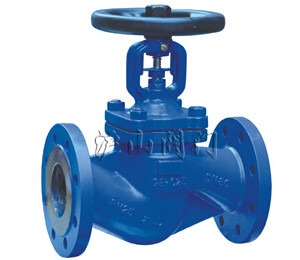

| 产品名称： | 德标波纹管截止阀 | 产品型号： | WJ41H、WJ41W |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 硬质合金、不锈钢、本体材质 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN15-DN350 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、德标波纹管截止阀 主要用途
德标波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。

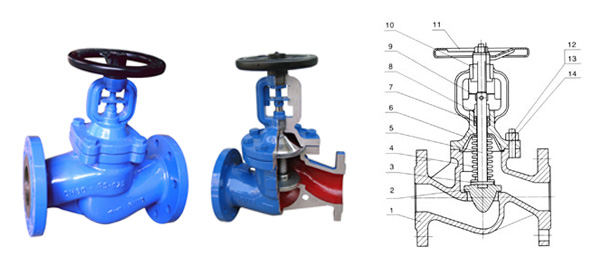

二、德标波纹管截止阀 结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），法兰截止阀保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
三、德标波纹管截止阀技术规范
|
驱动方式 |
手动 |
|---|---|
| 电动 | |
|
设计标准 |
DIN3356 |
|
结构长度 |
DIN3202 |
|
连接法兰 |
DIN2543-2545 |
|
试验和检验 |
DIN3230 |
四、德标波纹管截止阀阀产品性能规范
|
公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
|
1.6 |
2.4 |
1.76 |
|
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
注：系列阀门连接法兰可根据用户要求设计制造
五、德标波纹管截止阀零件材料
|
零件名称 |
阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 |
|---|---|---|---|---|---|---|
|
WCB |
WCB |
WCB |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
|
STL |
||||||
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
STL |
PTFE |
|||||
|
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
|
STL |
PTFE |
六、德标波纹管截止阀规格尺寸及重量
|
型号 |
DWJ41-16 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
压力等级 |
PN16 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
41 |
54 |
90 |
160 |
260 |
410 |
610 |
|
型号 |
DWJ41-25 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
压力等级 |
PN25 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
450 |
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
680 |
|
型号 |
DWJ41-40 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
压力等级 |
PN40 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
4 |
4.5 |
5 |
8 |
10 |
13.5 |
20 |
25 |
45 |
60 |
98 |
171 |
340 |
580 |
780 |
