| 产品名称: | 直流式衬氟塑料截止阀 | 产品型号: | J45Fs |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 结构形式: | 直流式 | 密封材料: | 衬氟、氟塑料 |
| 压力范围: | 0.6~1.6MPa | 公称通径: | DN25-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |

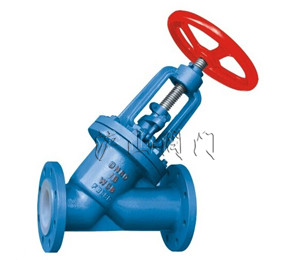

J45Fs直流式衬氟塑料截止阀介绍

设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216 JB78
一、J45Fs直流式衬氟塑料截止阀用途
直流式衬氟塑料截止阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,低温截止阀适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度:≤80℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料) 压力等级:0.6、1.0、1.6
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1
阀瓣:碳钢 、不锈钢,完全包覆氟塑料
阀杆:碳钢、不锈钢,部分包覆氟塑料 电动装置:组合件
二、J45Fs直流式衬氟塑料截止阀测试
衬里层:电火花检测实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1
三、J45Fs直流式衬氟塑料截止阀材料
阀体:铸铁、碳钢 不锈钢 阀盖:铸铁、碳钢 不锈钢 衬里:氟塑料阀瓣:碳钢 、不锈钢,完全包覆氟塑料
阀杆:碳钢、不锈钢,部分包覆氟塑料 电动装置:组合件
四、J45Fs直流式衬氟塑料截止阀部件列表
1、阀体、2、阀体衬里 3、阀盖4、阀瓣5、压盖子6、阀杆7、手轮| 公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-Фd | f | H1 | H2 | D0 | 质量 |
| 25 | 1.6 1.0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
